芯東西11月10日報道，近日，以色列片上存儲IP創企RAAAM宣布已完成超額認購的1750萬美元（約合人民幣1.2億元）A輪融資，由恩智浦半導體領投。
本輪融資完成后，RAAAM總?cè)谫Y額超過2400萬美元（約合人民幣1.7億元）。
RAAAM成立于2021年5月，總部位于以色列，在瑞士設有研發中心，共有22名員工。該公司開發了新一代片上存儲技術GCRAM，與高密度SRAM相比，其面積最多可縮減50%，功耗最多可降低90%。
據官網介紹，RAAAM由4位來自巴伊蘭大學和洛桑聯邦理工學院、專攻超大規模集成電路（VLSI）設計的博士創立。
“與SRAM相比，我們的解決方案有望通過顯著提高內存密度和降低功耗，解決頂尖AI芯片的內存瓶頸問題。”RAAAM聯合創始人兼CEO Robert Giterman談道。
為了減少芯片外數據傳輸，幾乎所有SoC都集成了大量的片上嵌入式內存緩存。這些緩存通常采用靜態隨機存取存儲器（SRAM）實現，并往往占據超過50%的芯片面積。由于SRAM的尺寸縮小已達極限，在5nm以下的先進CMOS工藝節點中不再進一步縮小，內存瓶頸問題更加嚴重。
在芯片尺寸不變的情況下，RAAAM的GCRAM技術能夠增加片上存儲容量，通過減少或完全消除片外數據傳輸，顯著提升系統帶寬和能效。減小存儲器占用空間還可以通過縮小芯片尺寸大幅降低制造成本。

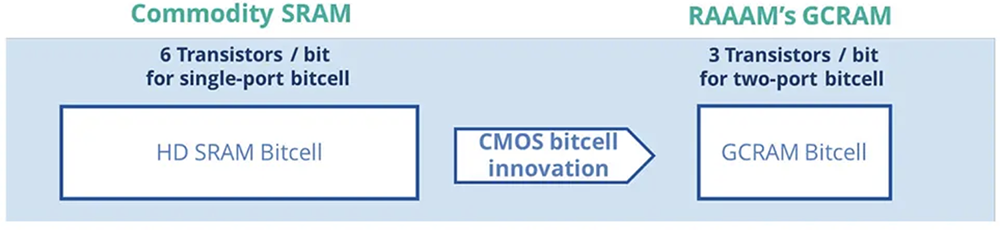

GCRAM的bitcell包含3顆晶體管，而DRAM只有1顆晶體管和1個電容。SRAM的bitcell通常包含6顆晶體管，是GCRAM的2倍。因此在其他條件相同的情況下，SRAM的面積和功耗大約是GCRAM的2倍。對于2Mbit等大型存儲陣列而言，GCRAM的密度優勢有助于大幅降低成本。
除了面積優勢外，GCRAM bitcell采用解耦的讀寫端口，無需額外成本即可實現原生雙端口操作，顯著提升存儲器帶寬。
GCRAM在16nm FinFET工藝下可實現低至450mV的讀寫電壓，標準片上SRAM的Vmin則為700mV。與其他SRAM解決方案相比，GCRAM能大幅降低功耗。
RAAAM的GCRAM技術已在領先晶圓代工廠的芯片上得到驗證，工藝節點范圍從16nm到180nm，并在5nm FinFET技術中成功進行了評估。

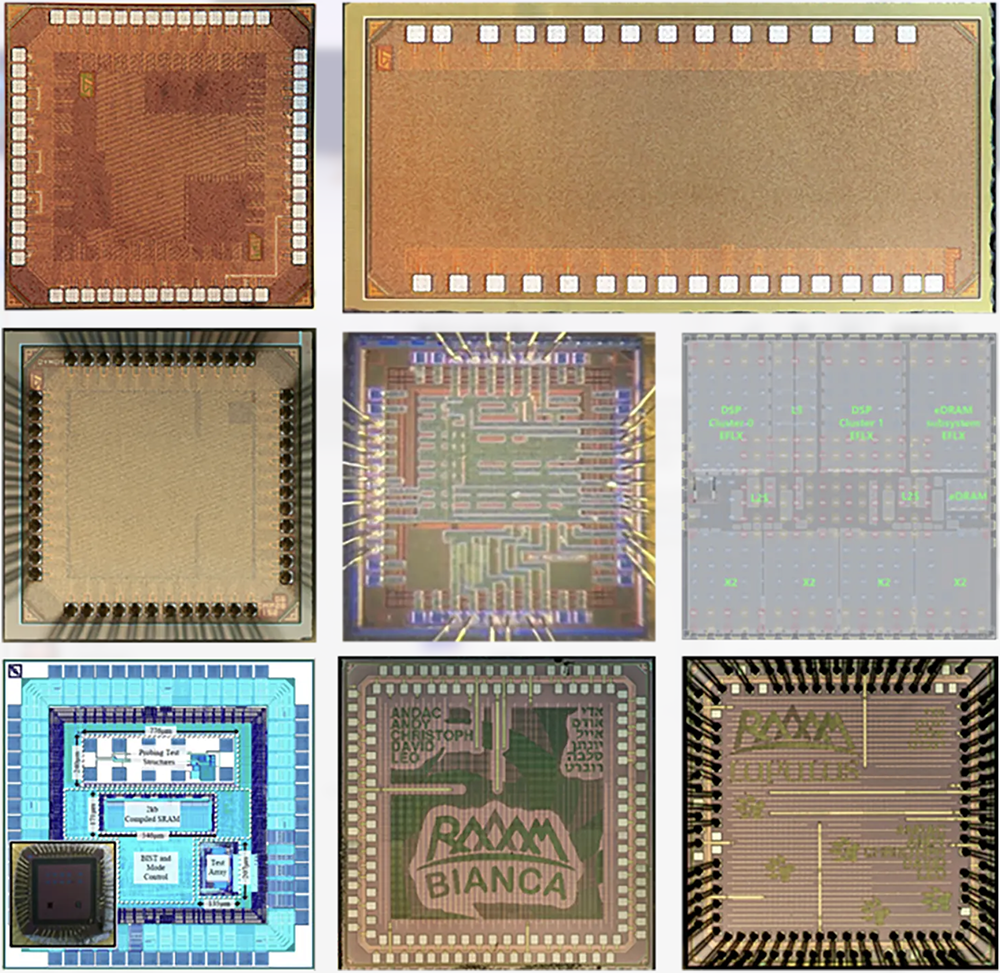

▲16nm-180nm工藝中RAAAM GCRAM技術的硅片實現顯微照片
GCRAM技術能夠采用任何標準CMOS工藝制造。半導體公司可將其作為SRAM的直接替代品，在更小的硅片面積上實現更大的片上存儲容量，并降低功耗和成本。
新一輪融資將用于支持RAAAM在多家頂級晶圓代工廠的先進工藝節點上對GCRAM進行全面認證。
RAAAM還宣布與恩智浦展開緊密合作。恩智浦半導體前端創新副總裁Victor Wang評價說，RAAAM在片上存儲器方面的突破直接解決了半導體價值鏈中的一個關鍵挑戰。
