9月17日，2025全球AI芯片峰會在上海舉行，在峰會主論壇上，奎芯科技聯合創始?兼副總裁唐睿以《Chiplet，AI算力的基石》為主題發表演講。
當前AI革命與過往互聯網產業發展不同，利潤高度向硬件環節傾斜。唐睿稱，隨著模型尺寸不斷變大、算力需求飆升，科技企業的CAPEX（資本性支出）大幅增長且逐漸取代OPEX（運營性支出）成為主流趨勢，這是因?yàn)锳I整體的性能與互聯帶寬、內存容量深度綁定。
同時，當下芯片設計周期遠跟不上AI算力或者模型發展的需求，在唐?？磥?lái)，基于Chiplet的設計能加快芯片研發迭代。2021年-2030年處理器預計研發項目數量年化增長約9%，但基于Chiplet的設計年化增長率高達44%，預計2030年占比超一半。
基于這一現狀，奎芯打造了基于UCle標準接口IP的國產化完整解決方案，研發了兩代UCle IP，第一代為16GT/s，第二代為32GT/s，且在標準封裝實現。這些IP具有高性能、低功耗、靈活性等優勢，能為芯片快速迭代提供支持。
以下為唐睿的演講實錄：
ChatGPT爆發到現在只有不到三年時間，芯片設計周期一般至少兩到三年，所以芯片設計的周期遠遠跟不上AI算力或者AI模型發展的需求。
怎么才能加快芯片的研發速度、提升芯片研發的周期？Chiplet是長期的趨勢，還可以增加下游芯片設計公司的迭代速度。
一、硬件公司獲得大部分利潤，科技公司資本性支出大漲
首先介紹一下AI產業的發展趨勢。

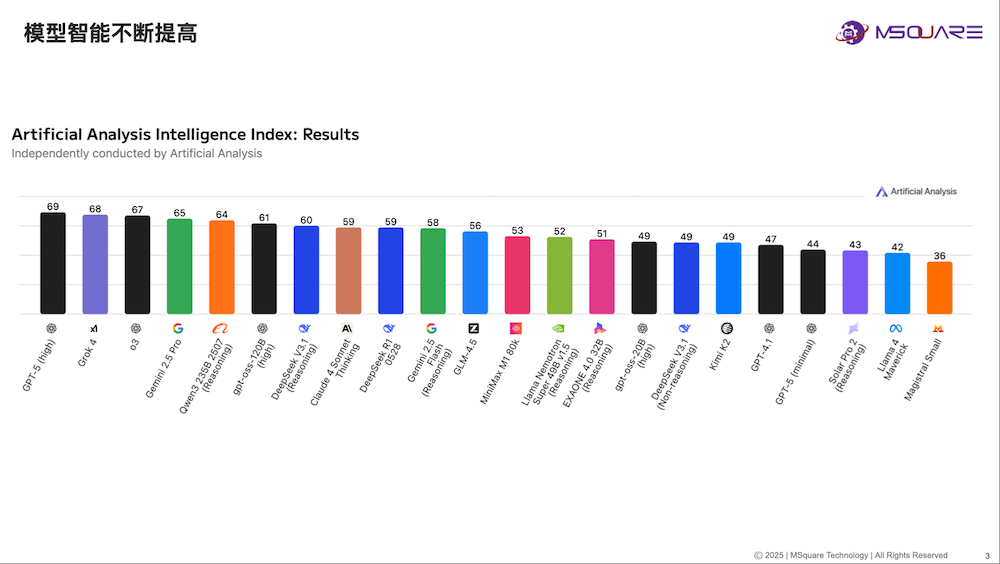

目前的模型智能化程度越來越高，下圖是AI基準測試提供商Artificial Analysis所給出的最新模型智能水平綜合排名。
該排名綜合了十項測試標準，包括數學基準測試AIME以及推理能力的Benchmark等。排名第一的GPT-5發布于今年8月，排名第二的Grok 4發布于今年7月，以及國產通義千問、DeepSeek-V3.1等模型也發布不久，這說明模型的性能更新日新月異。

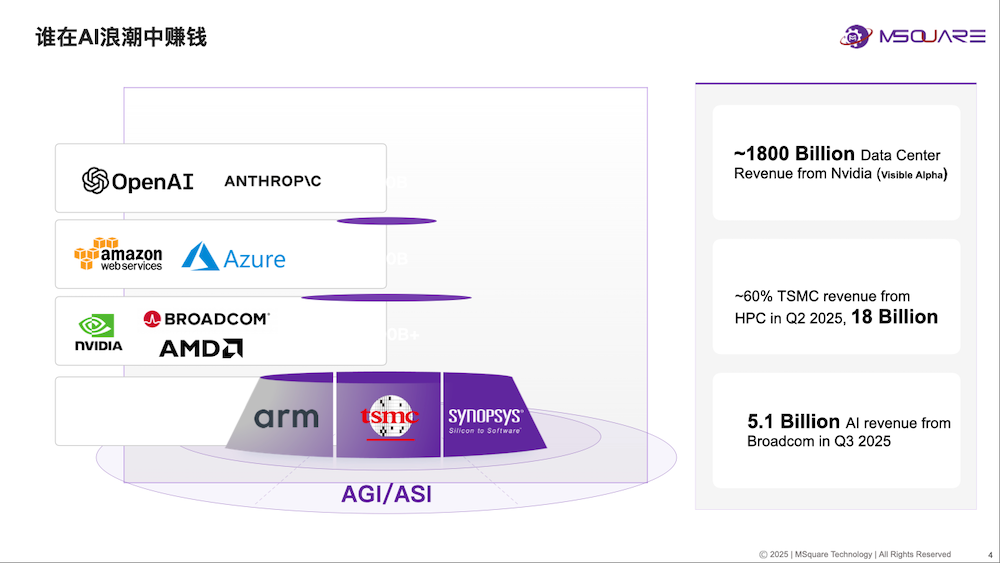

在整個AI產業中，哪些公司或者哪些相關的產業在掙錢？
AI革命和此前互聯網產業革命略有不同。因?yàn)槟壳叭允?strong>硬件公司獲得大部分利潤，一些分析師預計今年英偉達的數據中心營收會達到1800億美元（折合人民幣約1.3萬億元）；博通最新的第三季度財報顯示，其數據中心相關的AI硬件營收是52億美元（折合人民幣約370億元）；臺積電今年第二季度的HPC營收也超過180億美元（折合人民幣約1279億元），占總營收的80%。
而最上層的應用層，如OpenAI、Anthropic的ARR（年度經常性收入）并不是很高。今年7月，OpenAI最新ARR數據是120億美元（折合人民幣約853億元）左右，Anthropic大概在50億美元（折合人民幣約355億元）左右。
其余數據中心相關公司獲取了大部分的行業利潤和營收，包括EDA和IP公司。

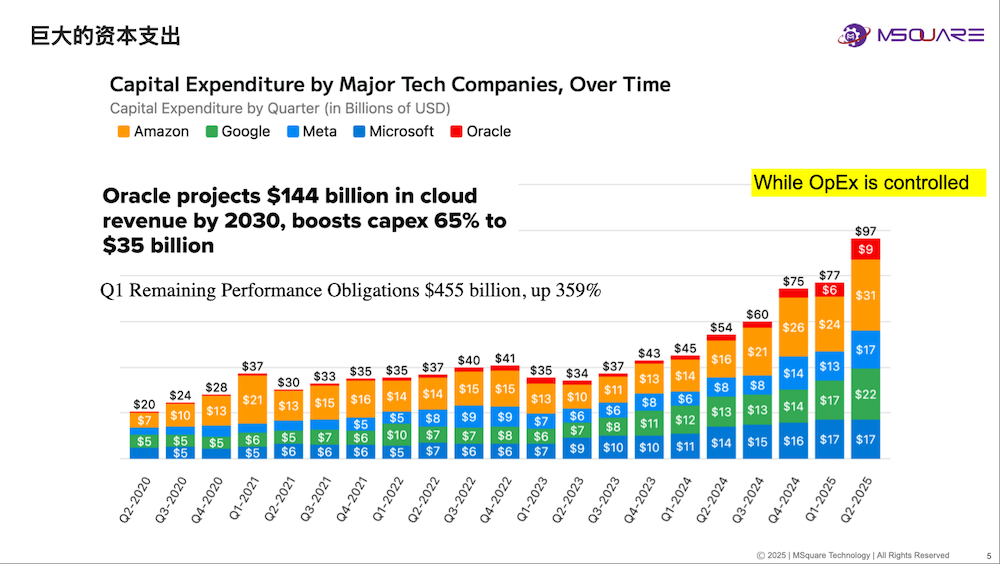

為了實現AGI，五大科技巨頭的資本支出非常驚人。
到今年第二季度，五大科技公司的CAPEX（資本性支出）已經飆升到970億美元一個季度。除了這五大科技公司，剛剛上市的CoreWave今年預計CAPEX達到230億美元，此外甲骨文在最新財報會議中透露，預計2026年的資本支出達到350億美元震驚業界，這主要是因?yàn)镺penAI與其簽訂合同，預計2030年甲骨文云營收達到1440億美元。
這個趨勢印證了一個變化，這些公司的財報顯示，公司OPEX（經營性支出）在這幾年幾乎沒有增加，甚至還有略微下降，這可能與公司裁員有關，也說明CAPEX取代OPEX的現象已經在發生。
到2025年6月，美國數據中心的支出已經接近于辦公室建設支出，大概都在400億美元左右，這也進一步驗證了大公司CAPEX超過OPEX的趨勢。
為什么需要這么大的CAPEX？因?yàn)槟Ｐ统叽绮粩嘧兇?，雖然閉源模型的尺寸可能不完全透明和公開，但開源模型尺寸非常驚人，如Kimi K2的總參數規模達到1萬億。這樣的模型尺寸就意味著需要龐大的算力資源去支撐模型訓練，整體算力需求每年以4倍的速度增長。
除了算力，模型訓練和推理對內存、互聯帶寬的需求也在不斷提升。
目前AI整體的性能還是被互聯帶寬以及內存容量所綁定。
下面是一張比較老生常談的圖，20年間芯片算力提升了6萬倍，但是內存帶寬只增加了100倍、互聯帶寬只增加了30倍。
這背后的原因是，算力與芯片面積成正比，IO的帶寬或接觸內存的Beachfront與芯片周長成正比，帶寬會隨著芯片周長線性增加，但算力可以隨周長增長呈幾何平方增加，因此帶寬永遠跟不上算力的增長。
二、基于UCle標準接口IP，打造國產化完整解決方案
下面介紹一下奎芯的IP和Chiplet產業。

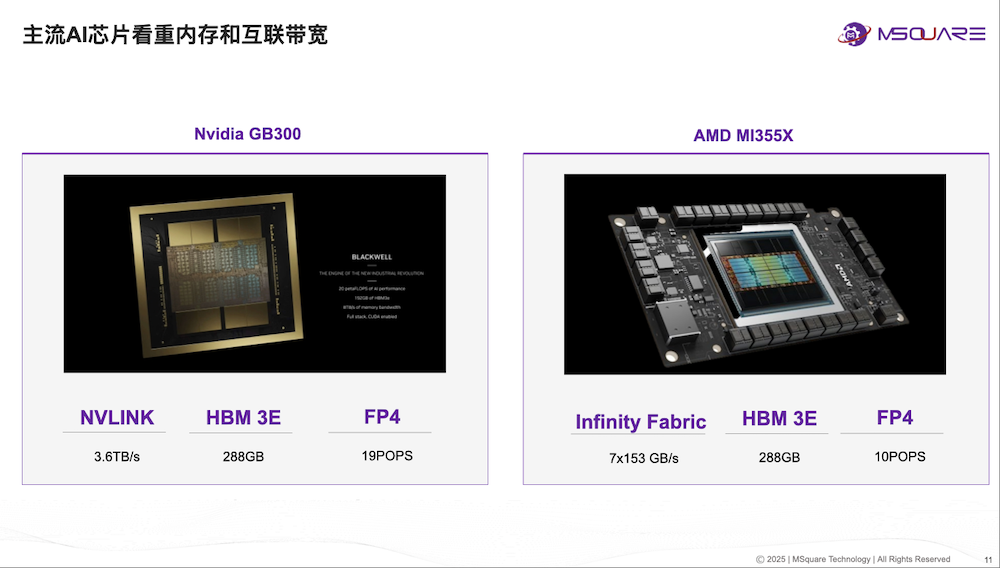

最新的主流AI芯片非常重視互聯帶寬和內存容量，包括英偉達的GB300、AMD的MI355X都采用了最新的HBM3E內存。NVLink的帶寬已經高達大概3.6TB/s，Infinity Fabric接近于1TB互聯帶寬。
整個數據中心中，CPU之間或XPU之間的互聯、XPU和Switch之間的互聯以及整個數據中心的Scale-Out和Scale-Up，都離不開互聯IP的支撐。
目前芯片設計逐步走向Chiplet化，Marvell的數據顯示，近十年整體芯片的數量年化增長約為9%左右，但是基于Chiplet設計的芯片數量年化增長為44%。2021年，Chiplet base的設計只占很小部分，預計到2030年占比將超過一半。

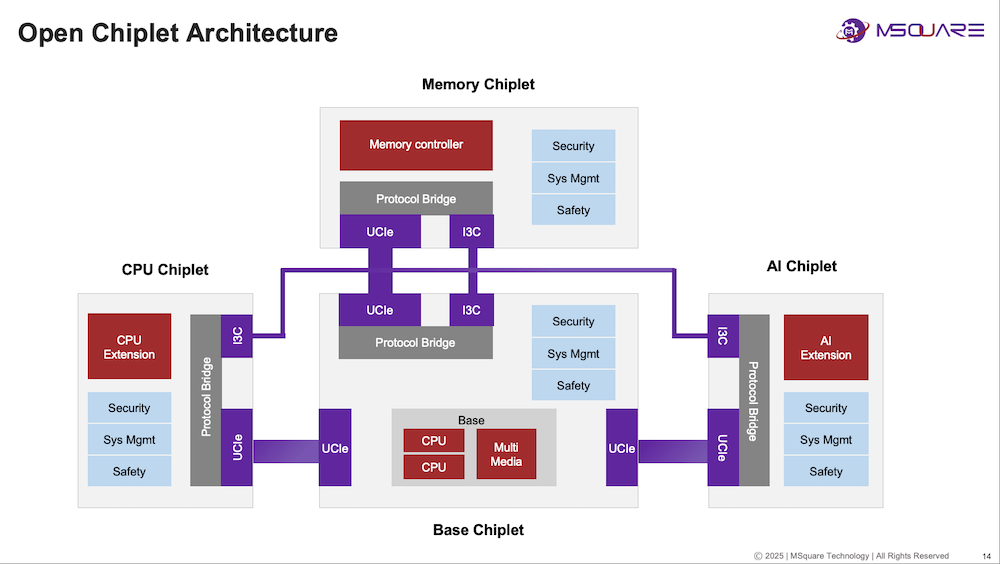

Open Chiplet Architecture（芯粒架構開放標準）的構想是，未來會有CPU Chiplet、Memory Chiplet、Base Chiplet、AI Chiplet，構成各家合作共贏的生態，這些Chiplet都可以通過UCIe的IP進行連接。

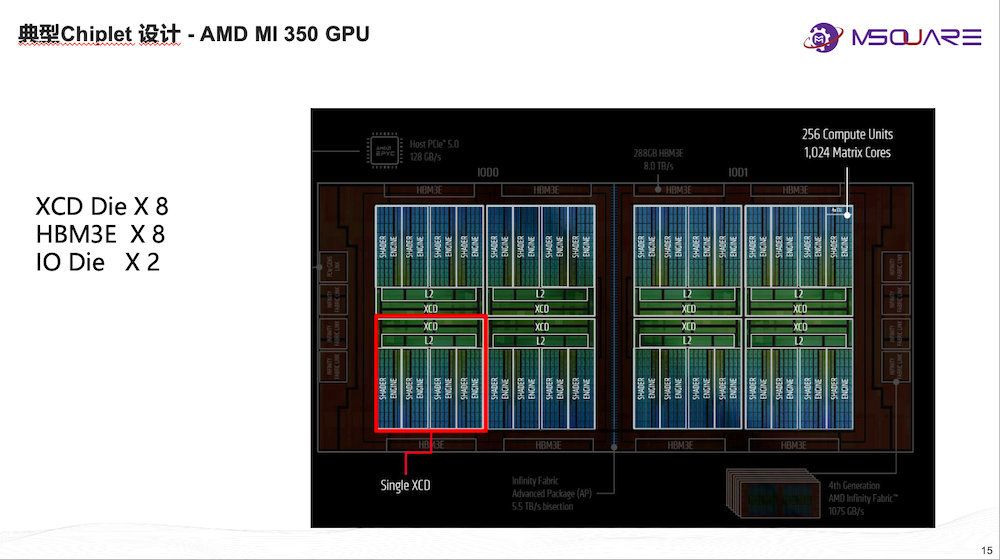

下圖是一個典型的基于Chiplet設計的芯片，這是AMD最新GPU，有8個計算Die、8個HBM3E及兩塊很大的IO Die。
奎芯在UCIe IP以及Chiplet相關領域的布局：

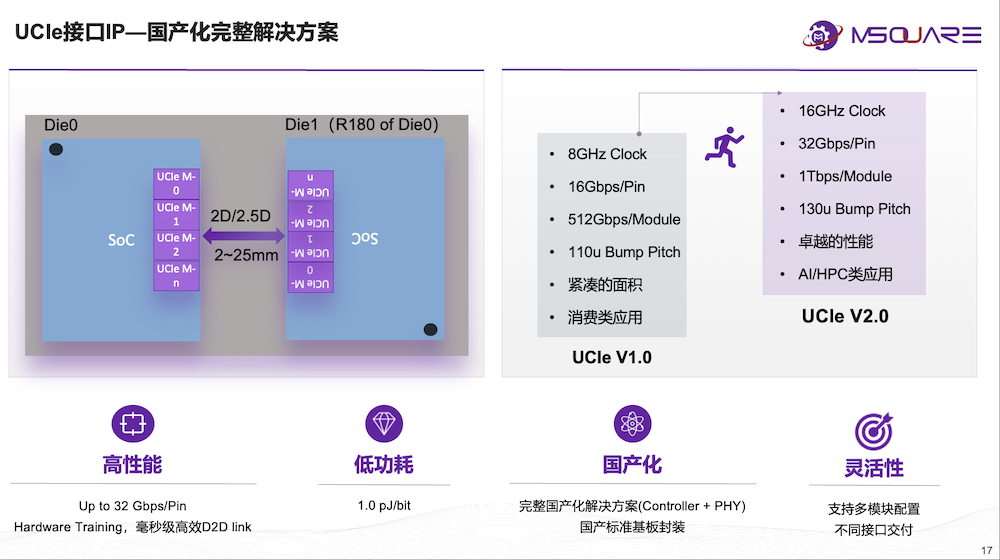

首先奎芯研發了UCIe IP，因?yàn)閁CIe IP是連接Chiplet Die的基礎，所有的Chiplet小芯片都可以通過UCIe IP去進行互聯?？綰CIe IP具備高性能、低功耗、國產化以及靈活性等優勢。
目前，奎芯已經研發了兩代IP，第一代速度為16Gbps，第二代為32Gbps。第二代的32Gbps基于標準封裝實現，這在國內相當領先且功耗相對比較低，基本上可以控制在1.0 pJ/bit。

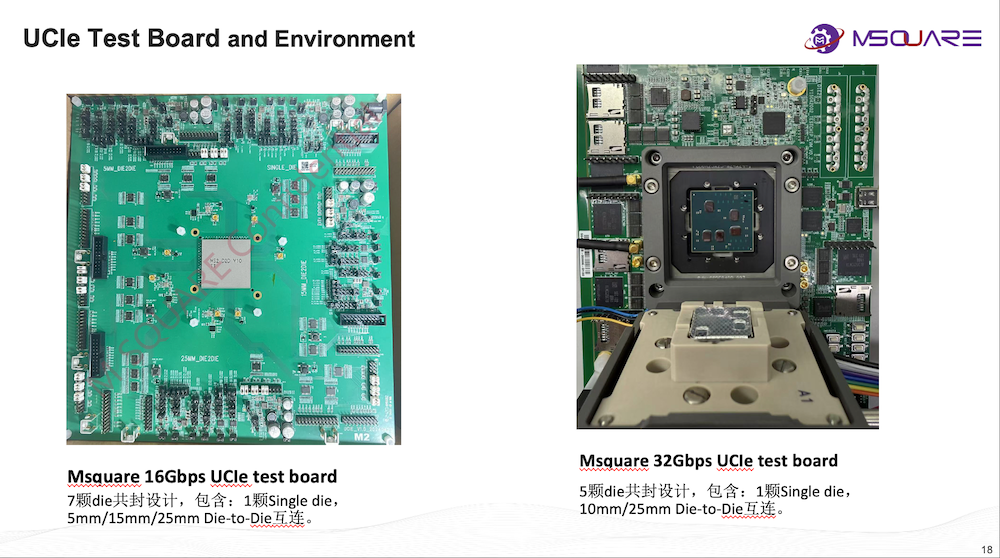

兩塊IP已經進行了測試，最新的32Gbps測試板采用5顆Die共封設計，包含1顆Single Die，10mm、25mm Die-to-Dia互連。25mm的UCIe IP測試的眼圖結果，奎芯實現了72小時無誤碼率，眼的寬度達到0.75UI。

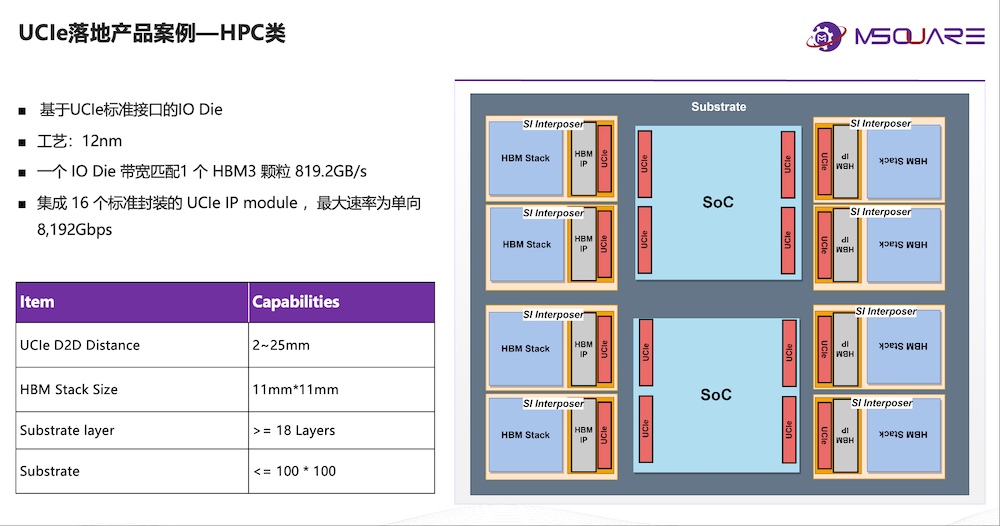

奎芯的UCIe IP以及Chiplet已經有客戶。下圖是其HPC領域客戶，結合奎芯的IO Die，可以幫助客戶實現HBM內存和SoC之間的解耦。一個IO Die、SoC上，都對應集成了16個標準封裝的UCIe IP模組，單向速率可以完全匹配或超過HBM3的帶寬要求。該企業在整個芯片設計中，采用了奎芯8對UCIe IP。

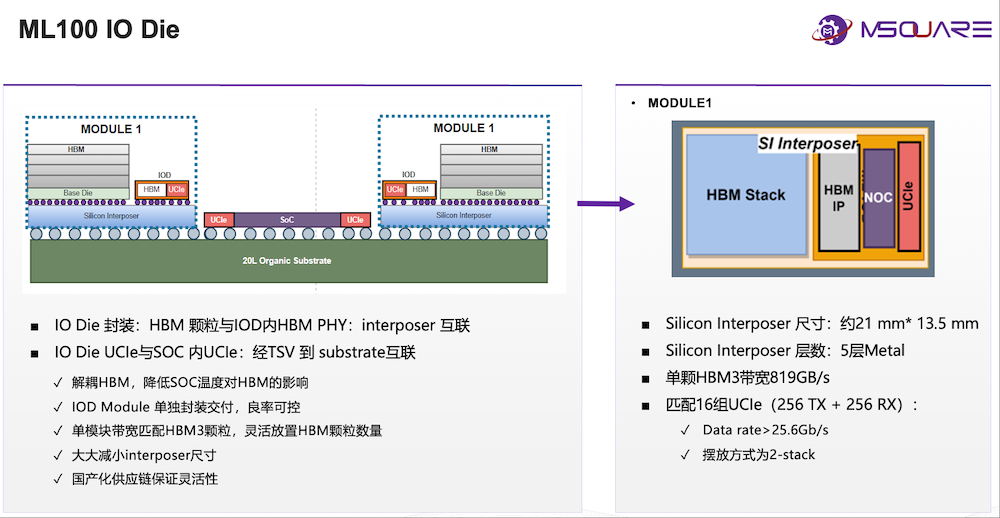

下面是奎芯ML100 IO Die的設計，這是其整體交付給客戶Chiplet Base Design的一部分。
奎芯采用HBM顆粒和IO Die在interposer（中介層）上實現共封，但是IO Die UCIe和SoC內UCIe是通過Substrate進行互連。
這有如下幾點好處：第一是可以解耦HBM，降低SoC的溫度對HBM性能的影響；第二是IO Die模組涵蓋了HBM顆粒，可以實現單獨封裝交付，良率可控；第三是因?yàn)榕懦司o耦合，單位SoC的邊長可以連接的HBM顆粒數量稍多，可進行靈活配置，同時因?yàn)镮nterposer只用于IO Die和HBM3顆粒之間互聯，使得整體Interposer面積縮??；第四是國產化供應鏈的解決方案，保證了供應鏈的靈活性。

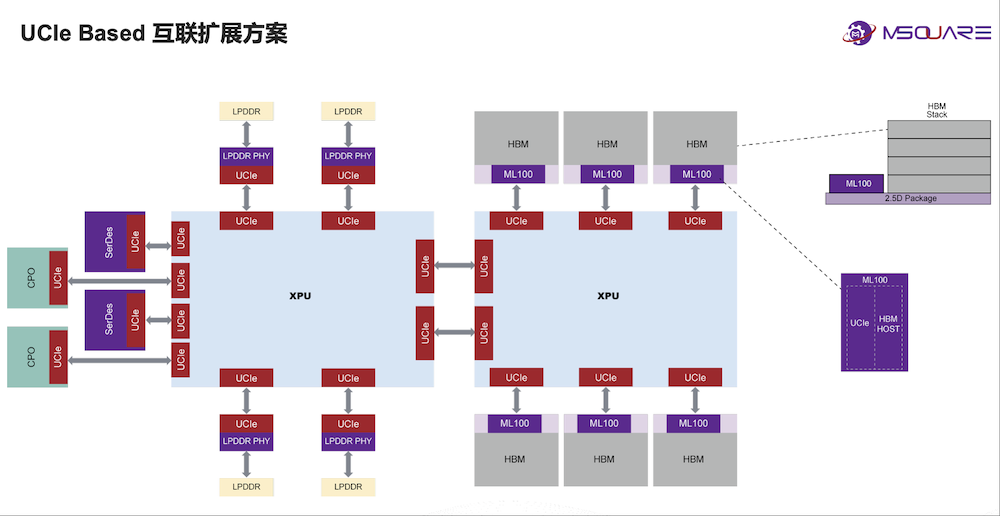

下圖右邊可以看到Interposer的尺寸以及用了多少M(fèi)etal，最后匹配整體速率，與UCIe IP結合實現相對完美的速率匹配。這是奎芯基于UCIe的互連擴展方案示意圖。
之前很多嘉賓談到了分離Prefill（預填充）和Decode（解碼）這兩塊的計算，在芯片設計領域也要考慮Prefill和Decode的計算分離。用IO Die去連接不同的內存是經濟實惠的方案，那Prefill采用GDDR和LPDDR就夠了。
基于奎芯的整體解決方案，企業只需要在SoC端或者計算芯片上放置其UCIe IP就可以，在IO Die上，可以基于企業所需要的內存，在UCIe到HBM的IO Die以及UCIe到LPDDR的IO Die之間做切換，方便于企業后面接外置內存進行直接切換，在SoC上不用放置不同的PHY，可以節省SoC面積，同時也可以把SoC的面積更多利用來仿真計算單元。
奎芯也在規劃研發UCIe到SerDes的Chiplet，以及UCIe到Optical Chiplet的解決方案。
三、解讀四大長期趨勢，建立AI硬件基礎服務設施平臺公司
最后介紹關于奎芯的未來產品規劃以及愿景。
奎芯看到五到十年的長期趨勢包括：
CPO在逐步取代LPO和NPO；CPO從Switch端轉向XPU之間互聯、XPU和內存之間互聯；基于HBM4各大內存廠家都提出了Base Die的概念，可能不需要Phy；國內有很多Emerging 3D內存技術、Flash技術，都會對Base Die提出更高要求。

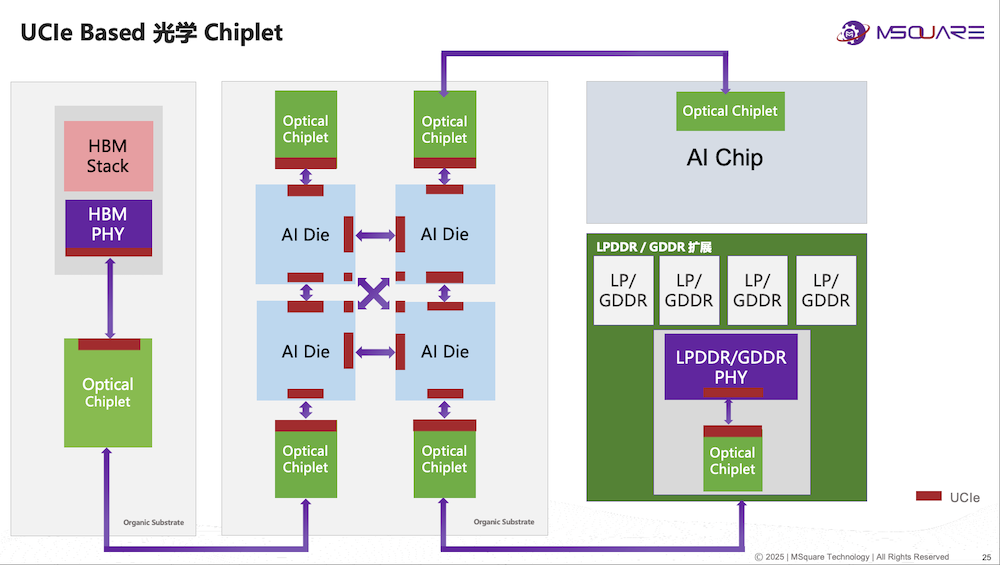

奎芯正在與海外客戶研討基于Optical Chiplet的內存以及互聯擴展方案，包括用Optical部分解決現在的連線瓶頸，最后連接到SoC端或者是AI計算端，仍采用UCIe IP，但是在內存端可以做自由切換。
這一方案脫離了合封限制，用GDDR可能是更經濟有效的方案，甚至可以用LP/GDDR來做內存，只要在帶寬上滿足對Prefill或者Decode不同階段的內存需求。
XPU之間如果通過Optical互聯，可以提升帶寬瓶頸，真正意義上突破了周長受限模式。

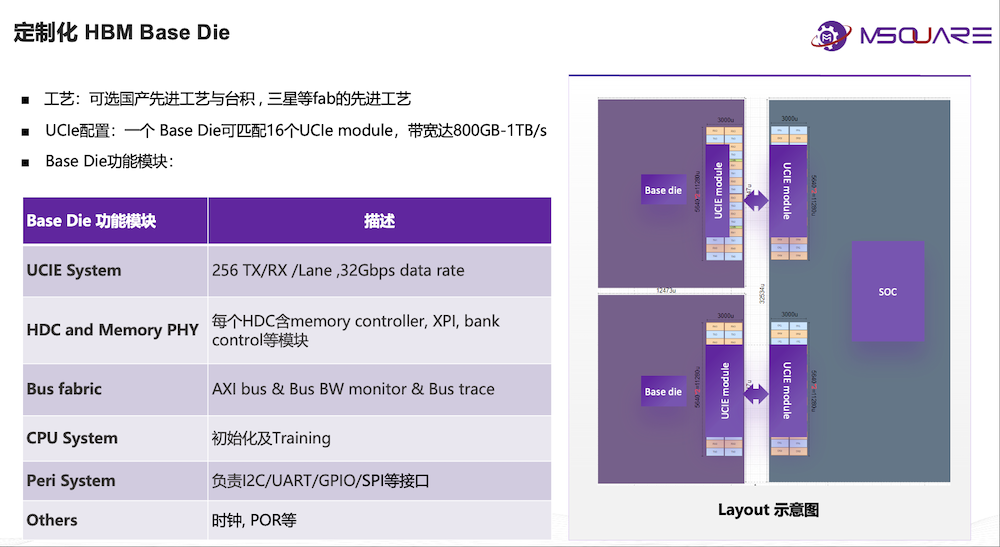

奎芯也在與國內內存廠商研討基于新型內存定制Base Die的方案，還是通過UCIe IP連接芯片。
其帶寬稍微低于HBM，但大大節省了成本，同時這種方案采用標準封裝，省掉了Interposer的設計和制造成本，整體上可以降低整體AI系統成本。再加上方案采用國內3D堆疊的DRAM，成本明顯低于標準HBM，供應鏈相對可控。
其它海外內存大廠還在積極推進HBM4 Base Die的研發，這一塊奎芯也在于海外大廠共同探討合作，這里面的細節與Base Die的設計有異曲同工的相似之處。
最后是奎芯的愿景和使命。
奎芯是以互聯IP起家的公司，未來希望憑借豐富的IP組合，建立領先的AI硬件基礎服務設施平臺公司，來引領AI和Chiplet領域的創新。
客戶只要提供自己與自己算法強相關的核心計算Die，其它的非核心的Die，像IO Die也好，基本的計算Die也好，以及2.5D封裝設計也好，都可以交給奎芯去做。這樣的商業模式，特別適合現在大模型的快速迭代速度，以及比較感興趣自己核心算法迭代的大模型公司或者互聯網公司做一些更快速的芯片的迭代。
謝謝大家！
以上是唐睿演講內容的完整整理。
