芯東西8月8日報道，今日，北京AI芯片創企蘋芯科技發布存算一體NPU“PiMCHIP-N300”和多模態智能感知SoC芯片“PiMCHIP-S300”。兩款產品是存算一體技術在28nm及22nm制程節點上的首次產品化實現。N300已有客戶，S300預計在今年第四季度推向市場。
通過將計算和存儲深度融合，PiMCHIP-S300實現了數據處理的“零搬運”，在大幅提升計算效率的同時，顯著降低了功耗，可應用于智能可穿戴設備、智能安防、具身智能、AI大模型、健康數據分析等領域。
蘋芯科技創立于2021年2月，同年9月其基于SRAM架構的存內計算加速器S200測試成功，該成果還發表于素有“固態電路領域奧林匹克”之稱的芯片頂會ISSCC 2022。今天的新品發布也是對其過去三年創業發展的階段性總結。

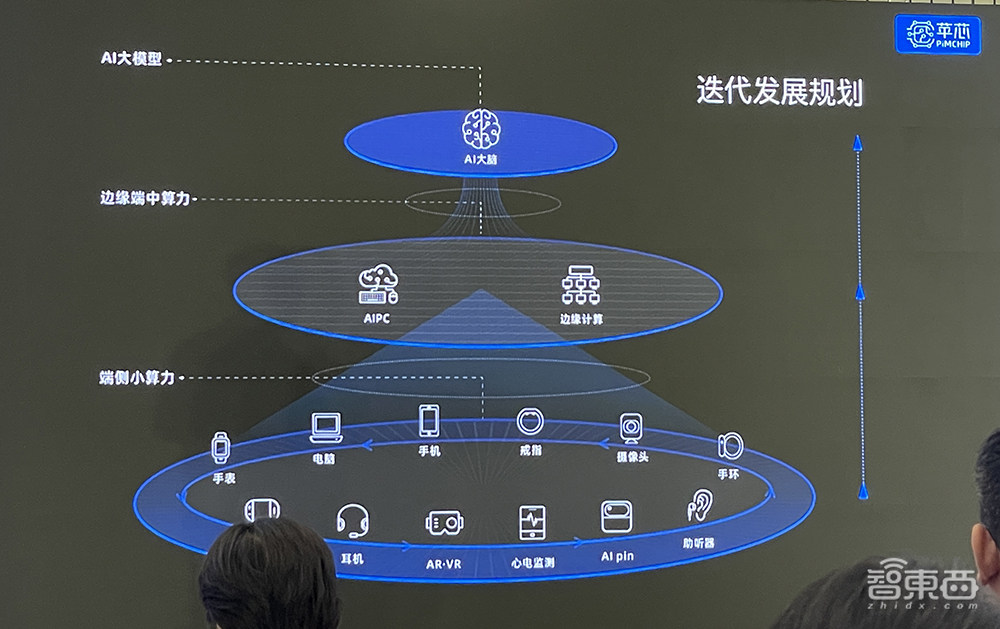

清華大學電子工程系教授、無問芯穹科技有限公司發起人汪玉現場發表致辭，他總結了蘋芯兩款新品的三個特點：1）在28nm成熟工藝下取得跨代性能提升，實現極致能效比；2）通用性強，能支持不同應用；3）是一個平臺架構的概念，在大模型、可穿戴、機器人等應用領域均能發揮作用。
汪玉 回顧道，他與蘋芯的CEO楊越是從高中到大學的同班同學。保送清華時，汪玉選擇了電子工程系，楊越則選擇了自動化系。多年來的學習和工作中，兩人一直以來保持著非常緊密的溝通和聯系，是相識28年的老友。
此外，在存算一體技術方向上，汪玉跟蘋芯團隊算是同行。汪玉大約在2012年、2013年開始研究存算一體并發表相關論文。
據了解，蘋芯科技已與國內外電子類頭部企業、大型企業集團等客戶展開合作，為其提供存內計算技術的一站式解決方案。
一、單核算力0.5TOPS，系統功耗毫瓦級，支持自定義算子

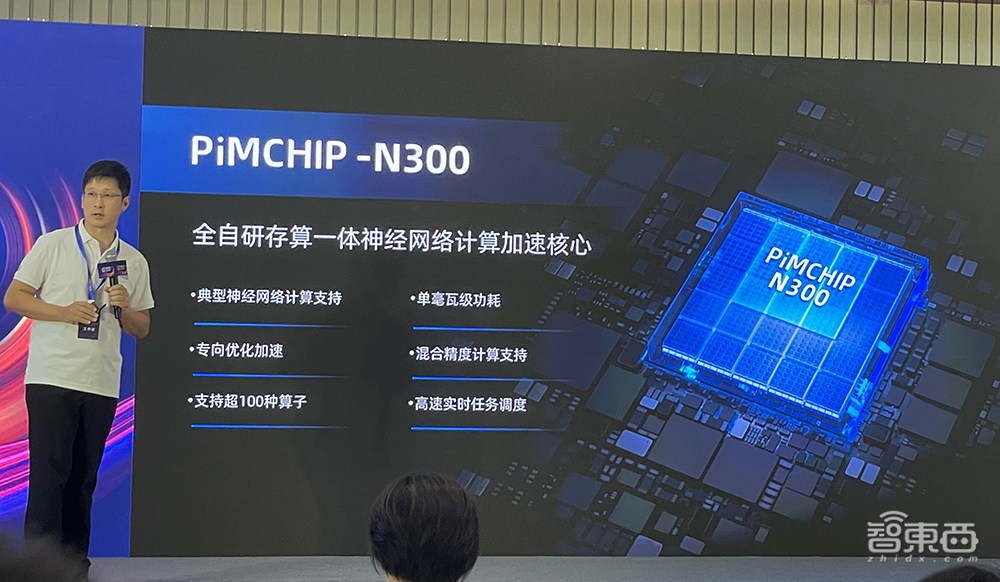

PIMCHIP-N300是蘋芯科技自研的新一代存算一體NPU（神經網絡處理單元）IP，專為機器學習和AI領域設計，可內嵌到端側芯片中，能以更高效率、更低能耗承擔繁重的神經網絡加速任務。
楊越談到端側電子產品中出現兩個趨勢，一是智能本地化，二是小型化、輕量化、低功耗化。兩個趨勢都對底層芯片提出了新的設計要求，低成本、高效能、小面積、低功耗這四個優化維度幾乎涵蓋了所有端側芯片的設計理念。
PiMCHIP-N300采用軟硬融合架構，充分考慮可擴展性，單核可提供0.5TOPS算力，系統功耗為25-100mW，典型場景下靜態功耗僅10μW，支持混合精度計算，涵蓋INT4/INT8/FP16精度，支持12大類超過100種算子，核心計算單元能效比達27TOPS/W，跑YOLO-V3 tiny網絡的算力資源利用率達89.5%。
在兼容性方面，PiMCHIP-N300支持自定義算子，可滿足不同模型部署需求，并針對人聲監聽、眼動追蹤、主動降噪、環境感知等應用場景提供了配置方案和專門優化。
在靈活性方面，該NPU有高速任務調度加速單元，支持多核或多個計算單元的實時任務調度。

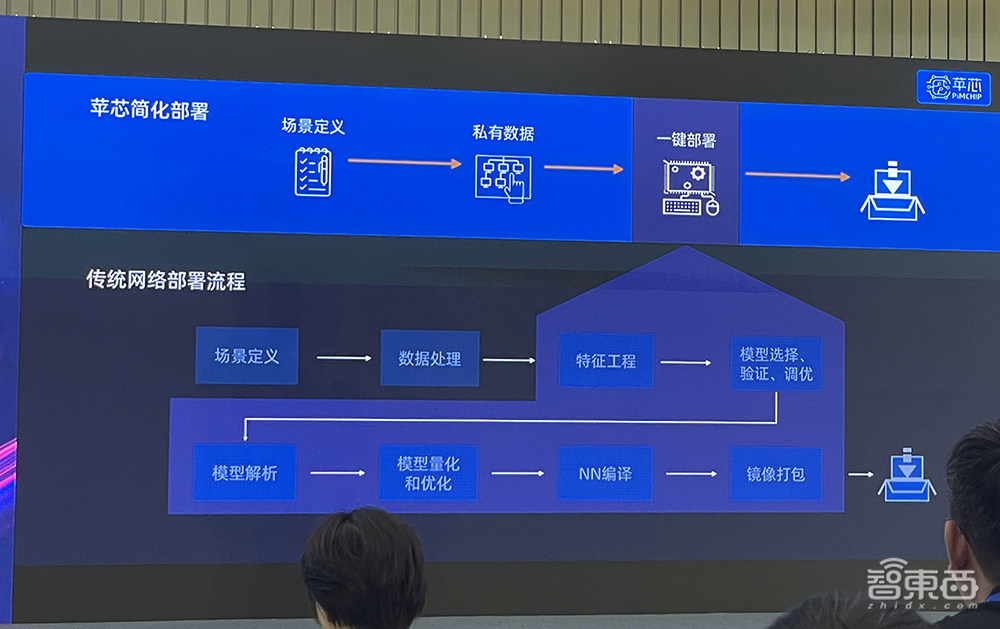

為了滿足客戶更自主、靈活的算法移植需求，蘋芯科技根據客戶定義的場景或數據，提供一鍵部署的端到端的解決方案，開放NPU中間表示層規范、模型解析器、模型優化器、驅動等，并提供免費的軟件工具鏈，包括軟件模擬器、調試器、C編譯器，能夠減少二次開發的時間。

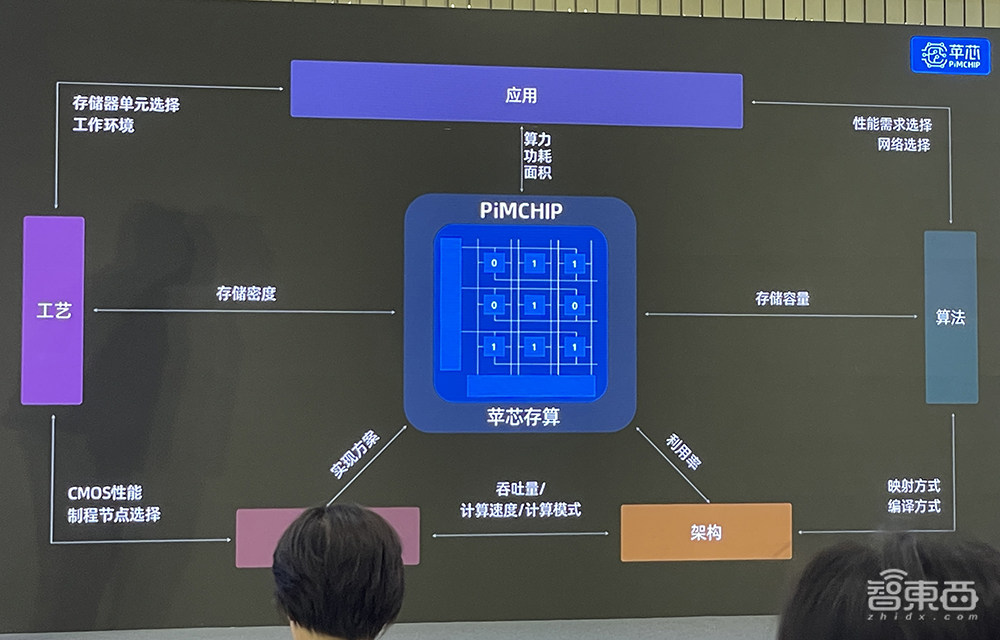

蘋芯科技CTO章堯君把存算技術平臺分為五類：應用、工藝、電路、架構、算法，每一部分需要相互配合和共同設計，從應用出發，確定需要的算法、工作環境及設計要求，進而確定架構設計和工藝選擇，根據工藝特性設計電路，最終實現存算芯片方案。
這是一個密度優先、功耗優先、速度優先的設計方案?；旌嫌嬎慵軜?gòu)可基于不同的技術和設計參數實現，包括不同陣列形狀（存儲容量），SRAM、RRAM等不同的存算單元，不同的存算容量與算力的比例，以及不同輸入/輸出數量。
章堯君總結說，蘋芯科技以高能效加速計算核心為原點開始開發，之后做從定點運算到浮點運算，以及一些面向特殊應用的設計，并在研可靈活實現不同算力部署需求的首款存算編譯器，還將提供混合計算架構和異構存內計算量化映射技術。
二、多模態智慧感知芯片：28nm，異構架構，單核能效比27TOPS/W

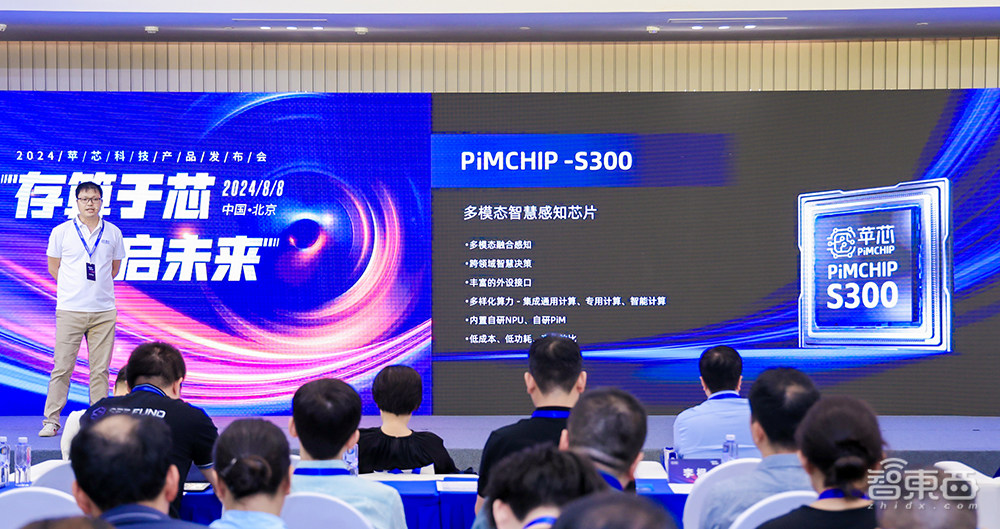

PIMCHIP-S300多模態智慧感知芯片是一款基于SRAM的存內計算芯片，內置自研NPU、數字PIM單元，單核能效比高達27TOPS/W，具備高能效、小面積、低功耗、低成本等特點，可高效完成數據密集型任務。
該芯片采用輕量級Cortex-M MCU處理器，實現實時控制與調度；支持音、視頻及多種傳感器接入，實現多模態融合感知；支持多路麥克風陣列預處理流程，滿足各級語音場景應用?；谧匝挟悩?gòu)架構，這款A(yù)I芯片可實現超低功耗喚醒、VAD、語音識別、運動監測、視覺識別，針對特定計算能節約90%的耗能。
蘋芯科技副總裁江廣展示了PIMCHIP-S300芯片的諜照。它采用28nm制程、BGA封裝、自研異構架構，12mm * 12mm大小，die做得很小，能滿足更小型化的需求。
這款芯片擁有豐富的外設接口，單顆芯片既可以接收數據，也可以本地處理數據，產生簡單決策，最終產生控制，一顆就能閉環。
其高度靈活和易集成性，有助于大幅縮短產品開發周期。蘋芯打造了完整交鑰匙解決方案，底層操作系統、中間件、工具鏈都會開源，提供一鍵AI部署工具、一鍵二進制生成和下載工具。
該存算一體AI芯片提供電池可驅動的低功耗，未來還能結合新能源甚至是光伏電池，達到更好的小型化和易部署能力，廣泛支持無人機、具身智能等場景應用。
蘋芯挑選了近期參與MLPerf測評的競品，進行綜合比較，圖表顯示，在跑多種AI算法時，蘋芯存算一體AI芯片的能耗和延遲均最低。
同時，蘋芯自研了一套開源的Pstreamer異構計算框架，通過管道將不同端側通用算法和算力模塊連接起來，實現聲光電不同模態信息的采集、融合、感知等功能，并銜接決策與控制功能，以幫助客戶快速部署產品，快速推向市場。
結語：已申請40余項海內外專利，將積極擁抱大模型生態
蘋芯科技定位自身為智能計算架構的革新者，致力于通過創新的存算一體解決方案，為AI的廣泛應用鋪設技術高速路，推動從智能終端設備到智慧城市、從智能醫療到具身智能的全方位變革。目前蘋芯已申請海內外專利40余項，相關知識產權和工程經驗覆蓋從存儲器器件、電路設計、算法優化到體系結構等全技術棧。
楊越在發表致辭時談道，展望未來，蘋芯科技將繼續秉承“創新引領未來，技術改變世界”的理念，積極擁抱大模型生態，以產品為核心，不斷加大研發投入，深化與高校、科研機構的合作，培養和吸引頂尖人才，共同推動中國集成電路產業向更高層次邁進。
包括蘋芯兩款新品在內，隨著相關技術和器件的迭代和成熟，越來越多存算一體AI芯片產品走向落地商用，為國內AI加速解決方案提供一種兼顧高能效與靈活性的新選擇。
