智東西（公眾號：zhidxcom）
作者 | 心緣
編輯 | 漠影
自文明誕生起，人類一直在尋求能夠更加有效存儲信息的方式。
從遠古時代用結繩計數，到在木板、石塊、紙本上記錄文字，再到數字存儲技術誕生，唱片、磁帶、光盤、硬盤、閃存等風靡于世，每一輪存儲介質的更新?lián)Q代，都會開啟新的市場機遇之門。
如今，創新帷幕再度拉開，被寄予打破“內存墻”限制、突破功耗瓶頸的存算一體芯片技術，在后摩爾時代拔地而起。
這在楊越眼中，是任何一次底層的技術革新都可能難遇的“人生機會”，可能每隔10年乃至更長時間，才會出現一次。
嗅到這一風向，2021年2月，一家領域?qū)＜壹Y(jié)的初創公司蘋芯科技正式起航。
其核心團隊技術背景深厚：由新型存儲器及人工智能（AI）芯片領域知名學者、杜克大學電子與計算機工程系正教授、IEEE/ACM Fellow陳怡然，以及覆蓋軟硬件設計的技術專家楊越、章堯君、許振隆組成。
陳怡然和楊越是清華大學校友，陳怡然畢業于電子系，楊越畢業于自動化系，章堯君是陳怡然的首位博士畢業生，許振隆曾在臺積電任職多年。
在創始團隊光環加持下，蘋芯科技從公開露面至今一直備受業界關注。就在本周，這家創企剛剛完成新一輪千萬級美元融資，此前它已經完成三款存算一體芯片的流片，其科研成果還入選了今年舉辦的固態電路頂會ISSCC 2022。
蘋芯科技聯合創始人兼CEO楊越告訴智東西，蘋芯除了目前三款I(lǐng)P芯片，今年下半年將有一款面向端側低功耗應用的完整SoC流片，并以此規劃打造完整“智能感知決策系統”，這顆SoC芯片將具備語音處理、人臉檢測等多模態功能，用于完成系統商業化落地的目標。
一、清華“90后”師兄弟組隊創業，要革傳統計算體系的命
在清華園求學的那段時光，楊越和陳怡然并無交集，也不會想到多年以后，這位比自己大4屆的師兄將在美國斯坦福大學旁的餐館里，向自己發起組隊創業的邀請。
1998年，楊越被保送進入清華自動化系，正值陳怡然學完本科課程、開啟碩士學業。三年后，陳怡然赴美國普度大學讀博士，期間索尼的一篇論文，給了他研發非易失性存儲器技術的靈感。
楊越在清華讀完書，又到加拿大多倫多大學計算機工程系攻讀博士，開始接觸存儲相關技術，側重研究軟件方向。
另一邊，畢業后的陳怡然選擇先進入工業界歷練一番。他曾在新思科技、希捷等芯片和存儲名企做研發，早在2009年已經開始探索用非易失性存儲器做神經網絡加速。后來他轉向?qū)W術界，2010年加入美國匹茲堡大學，后加入美國杜克大學電子與計算機工程系，長期潛心科研。
值得一提的是，因?qū)π滦痛鎯ζ鳌⑸窠?jīng)擬態計算及深度學習加速等方面的學術貢獻，陳怡然教授當選了IEEE和ACM雙料Fellow。迄今他已發表近500篇論文，獲得8次國際會議和研討會的最佳論文獎、1次最佳海報獎和14次最佳論文提名，在存儲及AI計算研究領域聲名遠揚。
楊越則在存儲行業持續沉淀，先是博士期間參與創辦一家固態硬盤（SSD）公司，并主要負責整個軟件的開發測試；后來于2019年初到美國存儲芯片巨頭美光科技的3D XPoint組做首席系統架構師），其團隊研發的前沿存儲硬盤3D XPoint X100，性能比傳統SSD快了1000倍。
▲楊越
就在他們專注于各自工作時，信息產業掀起一股新的巨浪——自2016年AI系統AlphaGo首次擊敗世界圍棋冠軍起，AI浪潮開始席卷全球，各類AI芯片如雨后春筍般破土而出。
彼時，傳統的馮·諾依曼計算機體系架構，是大多數AI芯片的根基。但這類架構存在一大局限性：不必要的功耗浪費太多了。
對于動輒處理海量數據的AI計算來說，這種局限性日益顯得捉襟見肘。該體系下，計算單元與存儲單元完全分離，數據在兩者之間頻繁搬運，造成額外的延時和能耗開銷。讀寫一次內存數據的能耗，甚至?xí)扔嬎阋淮螖?shù)據的能耗多幾百倍。
當摩爾定律逼近極限，傳統架構的芯片性能“天花板”近在咫尺，要做到10倍乃至100倍的性能提升，必須實現架構層面的顛覆式創新。
存內計算技術，作為極具潛力的AI芯片未來方向，終于從幕后走到臺前。
隨著新型存儲器和AI硬件兩大技術潮流交匯，計算與存儲之間的界限變得模糊，一個史無前例的時代機遇，擺在了陳怡然、楊越等人的眼前——基于存內計算的底層架構創新，將是一條AI計算的通途。
二、“我們不想做第1001家AI芯片公司”
在斯坦福大學旁邊，陳怡然跟楊越一起吃了頓飯，聊起創辦存算一體AI芯片公司的想法。
兩人一拍即合，楊越覺得，這非常符合他對新興事物的追求，他相信存內計算的技術路線能將整個芯片系統的性能提上一個新的臺階。
顧名思義，存內計算方法用存儲器做計算，從根本上解決時延、功率等方面的損耗，打破了“內存墻”、“功耗墻”的瓶頸，因此能做到數量級程度地提升相關的計算效率、能效比等核心指標。
再加上當前AI深度學習算法涉及大量矩陣乘加運算，這些矩陣擺放數據的方式與數據在內存中的存放方式相似，用存儲器做AI計算加速的思路日漸成熟，各路資本也紛至沓來，爭相下注。
此時不創業，更待何時？
另外兩位技術大牛也決定和陳怡然、楊越組隊“干大事”。
一位是章堯君，他畢業于上海交通大學，后在匹茲堡大學電子工程系讀博士，師從陳怡然教授，他已在新型存儲器領域工作十年，曾設計開發多款MRAM商用芯片。
另一位是許振隆，他本碩畢業于中國臺灣新竹清華大學，多年任職于臺積電，擁有逾
20年芯片設計經驗，曾帶領團隊成功交付多款量產芯片。
當時參與規劃組建這個團隊的，還有同為清華校友、現任清華大學電子工程系系主任的汪玉教授。汪玉曾參與創辦國內明星AI芯片企業深鑒科技，后來該公司被全球FPGA龍頭賽靈思收購，他與楊越還是高中同窗。
就這樣，2021年2月，蘋芯科技呱呱墜地。
存內計算的英文是「Processing in memory」，縮寫為PIM，蘋芯科技的英文名「PIMCHIP」便由此而來?！疤O芯”的“蘋”，即是PIM的諧音。
蘋芯創始團隊兵分兩路，陳怡然教授作為董事長總攬全局，CEO楊越和CTO章堯君在北京搭建起蘋芯的初始團隊，負責整個系統的研發；許振隆則帶隊負責搭建存內計算的內核。
“我們不想做第1001家AI芯片公司。”聊起創業初心，楊越希望在AI時代背景下，將蘋芯科技發展成為非馮·諾依曼架構新計算范式的引領者。
在他看來，用一個新的技術去解決一個舊的問題，這沒什么意思，存算一體的使命不只是為了迎合市場需求，而應該去開辟一些新的戰場，這才是創新技術的長遠價值所在。
“我們更多思考的是，在人工智能時代里面，關注的點到底是什么。你要去做1001家AI芯片公司，還是去為一個之前沒有智能化的公司完成智能化轉型，哪一個對我們來說是更有意義的？”
三、創業半年，SRAM存內計算加速器測試成功
什么對蘋芯是更有意義的？
為了回答這個問題，蘋芯團隊走訪了很多客戶，了解對方的痛點、對技術的要求，以及能利用技術實現什么核心價值。
“我們一直對技術抱有敬畏之心，在戰略層面沿著先做技術、再做平臺、然后做產品的思路，發展過程中幾條腿同時走路。”楊越相信比起與巨頭狹路相逢，初創公司的機會更多是在細分領域中，能夠快速迭代，了解新領域的know-how，快速滿足用戶的剛需。
令楊越很有成就感的是，蘋芯的團隊氛圍非常融洽?！拔夷芨杏X到大家每天都是非常希望來上班的，工作目標、職業規劃都制定得很清晰?！?/p>
在他眼中，這是一群特別靠譜的工作伙伴。
作為一家初創公司，蘋芯必須保持很快的流片節奏。第二款芯片流片測試完成后，大家非常淡定，出去吃了頓簡單的慶功宴，便馬不停蹄地開始推進下一個研發任務。
2021年9月7日，蘋芯科技宣布其基于SRAM架構的存內計算加速器S200已經測試成功。它可以將深度學習算法中占主導的基本運算在存儲器內完成，能大幅提升計算效率，并能完成無損精度的運算。蘋芯團隊稱，這款加速器「首次將商用存內計算帶入28nm時代」。
▲S200芯片性能參數概覽
該成果還發表在有“固態電路領域奧林匹克”之稱的芯片頂會ISSCC 2022上。其32Kb無ADC架構SRAM存內計算加速單元基于28nm工藝搭建模塊，能效比高達27.38TOPS/W INT8，同時實現1.041Mb/mm2的高面效比。
而在同等條件下，世界上多數加速器測試結果，通常介于2-3TOPS/W之間。
足足將能效比提升10倍，蘋芯是怎么做到的？
四、兩大技術優勢，三個未來目標
蘋芯的存內計算加速器S200有兩大技術優勢：28nm工藝和全數字化設計。
楊越說，選擇28nm是綜合考慮的決定。先進節點固然能帶來更高性能，但也意味著更高的流片和量產成本，這與端側芯片對成本的苛刻要求相矛盾。28nm則相對成本更低，同時也能展現出SRAM向高級制程節點兼容性好的優勢。
此外，多家晶圓代工廠具備28nm制造能力，在供給產能方面更加穩定和充裕。
S200的另一重優勢，是全數字化設計。
以前存內計算芯片主要是模擬芯片，優勢是能效高，但會犧牲一定精度。而蘋芯研發的無ADC架構SRAM存內計算加速單元，不僅能保障精度，能效性也能做到更加領先。除了整型數據的支持外，楊越提到浮點數據也在蘋芯的技術支持范圍內，處于持續優化驗證的過程中。

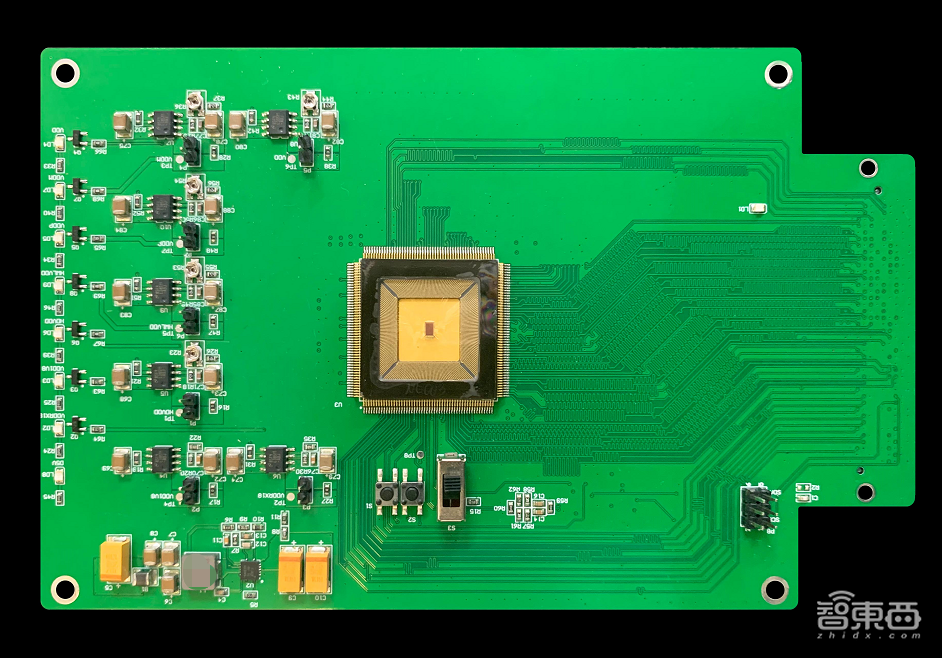

▲蘋芯科技存算一體AI芯片實物照片
軟件研發同樣是AI芯片公司的戰略重心。
據楊越觀察，端側客戶相對沒那么關心芯片底層設計，他們更在乎端側芯片的實際表現，包括性能、成本以及好不好用，有三種常見訴求：一是易用性，即上手不費勁；二是可定制性，客戶可能有自己的算子，有二次開發需求；三是可擴展性，當硬件計算能力升級，軟件不能成為瓶頸。
蘋芯也非常重視軟硬件協同工作，定義有自己的指令集，并圍繞上述訴求展開研發，既支持做定制，又顧及升級至數百TOPS板卡時的支持。楊越透露說，蘋芯還在做Turnkey方案的準備。
為了公司能夠堅持自有發展戰略規劃的實施，蘋芯在初期客戶與合作伙伴的選擇上非常慎重，除了發展理念的契合，還會考慮客戶業務需求面臨的痛點是否主要由傳統馮·諾依曼架構的瓶頸導致?，F(xiàn)階段，他們希望能通過更多實踐，能夠充分展現存內計算技術的優勢，讓這一先進技術能夠真正扎根于實際應用，并拓展更寬廣的未來。
談及未來三年目標，楊越說，首先是實現落地，二是繼續鞏固蘋芯在SRAM存內計算方向的領先地位，三是在新型存儲器研發方面有所突破。
“我們要維護蘋芯本身的技術先進性和領先性，因此不管在SRAM還是新型存儲器方向，我們都在持續進行著最前沿的探索?！睏钤秸f。
五、探索打開高能效計算之門的金鑰匙
在楊越看來，存算一體AI芯片公司直面的競爭對手不是彼此，而是那些傳統的AI芯片公司。
“我覺得市場并沒有進入同質化競爭的階段?！彼劦溃案匾氖谴蠹乙獢Q成一股繩，把存內計算技術的先進性和可落地性展現出來。”
相較傳統AI芯片，存算一體AI芯片的挑戰會更加寬泛。存內計算本身是一門技術壁壘森嚴的設計方法學，需要多年經驗積累、大量資源以及時間投入才能實現。也正因此，過去六年，存算一體AI芯片創業幾乎均由技術專家主導。

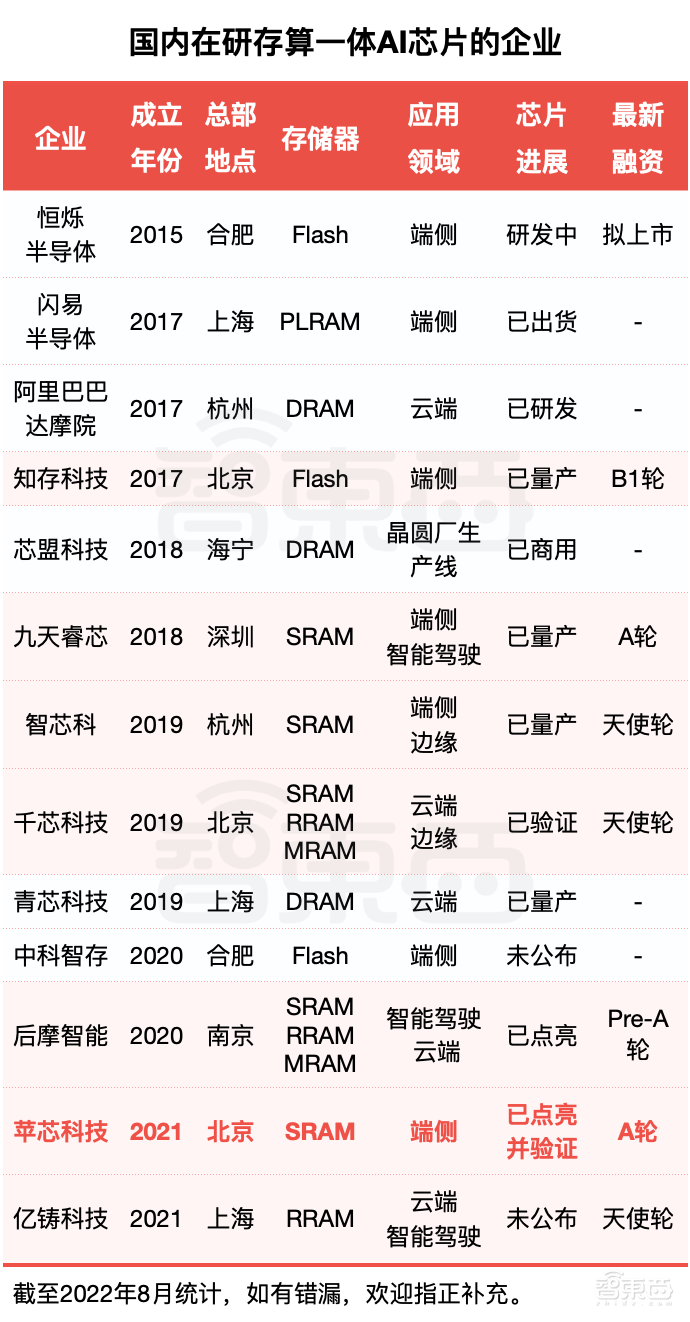

▲國內在研存算一體AI芯片的企業（智東西制表）
當前存算一體AI芯片創業呈多元化趨勢，有模擬芯片與數字芯片之分，有NOR Flash、ReRAM、SRAM、MRAM等不同新型存儲器。其目標市場也各不相同，從可穿戴設備、智能家居、視頻監控到智能駕駛、云端數據中心應有盡有。
這種“各自為政”的特點，使存算一體很難出現一個統一的編程標準，大家都是針對自己的應用場景和性能目標，各建各的軟件棧。無論選擇小算力還是大算力應用，企業都得摸著石頭過河。
考慮到現階段的實際情況與技術發展的現實規律，蘋芯團隊選擇先在小算力上完成全技術通路和商業通路，積累更多能力后，再將算力做大。

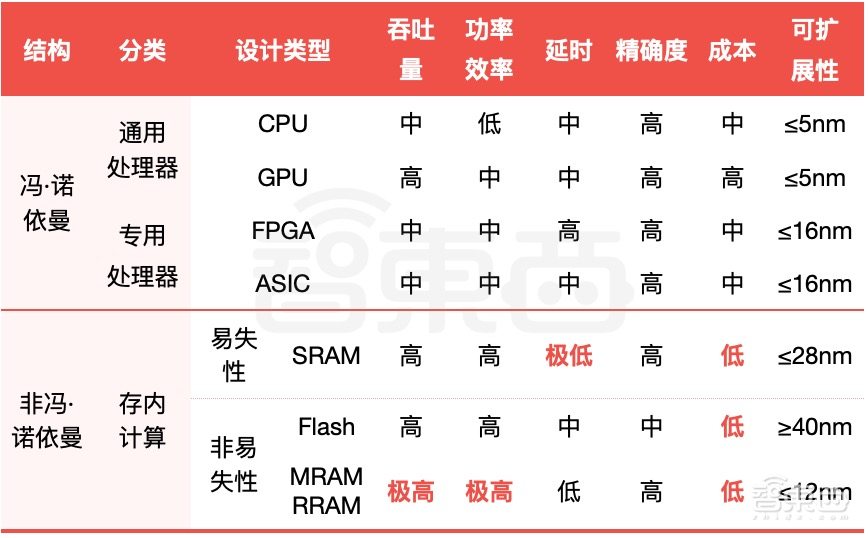

▲當前主流AI芯片設計對比（智東西制表）
之所以選擇SRAM來完成技術驗證與落地，蘋芯團隊主要出于四點考慮：
一是SRAM在存儲器歷史長河中長期存在，技術相對成熟，穩定性和良率都有保障；二是它具備先進節點的兼容性，客戶從65nm升級到16nm，能保證繼續使用；三是在開發接口方面比非易失性存儲器更簡單；四是非常短的讀寫延遲和無限次的in-place擦寫次數。
盡管SRAM屬于易失性存儲器，掉電后數據就丟了，但AI實際應用很少出現按分按秒的頻繁斷電情形，否則這對計算體系結構的其他部分傷害很大，是一個應該主要規避的問題。
楊越認為，無論從算力還是落地容易程度來看，SRAM最先可能在端側取得較大規模的產業化。
AI時代的終端及邊緣計算需求日益旺盛。如果所有計算都傳至云端處理，傳輸過程會造成時延；此外，很多用戶不愿意將自己的隱私數據上傳至云端，AI計算本地化的需求正在興起。這對AI芯片帶來新的要求——更高效率、更低功耗，而基于SRAM的存算一體方法恰恰擅長于此。
“每一個SRAM的內核能夠做到多少絕對算力，我們非常清楚?！睏钤秸f，芯片的算力、面積、效率等基礎指標互相牽制。如果想突出高能效比及成本等優勢，那么算力難免要做些平衡。
相比其他類型的存儲器，SRAM存在單元面積偏大、存在靜態功耗高、成本略高等問題，但楊越認為，僅從SRAM本身來考慮，是不全面的。
存內計算在系統中扮演協處理器的角色，要比的不止是存儲器，而應該從整個系統層面來看性能表現和成本影響。SRAM的這些短板，可以通過系統設計來矯正差距。
例如，端側發生的大多事情都是主控設備不感興趣的，利用這一特點，蘋芯降低功耗的解決方案是在設備待機時將大部分SRAM存算單元關掉，只預留一個睡眠模式，在最小的模塊里保持監測狀態，當物體檢測、語音交互等感興趣的事件發生時，存內計算模塊才會被喚醒。
當前存算一體芯片的拳頭優勢是能效比，其高能效比主要體現在存儲單元層，但這個數字還沒有跨越到系統級。這是因?yàn)閮?nèi)核與系統之間的通信，會受帶寬和其他數據處理需求的限制，很多存內計算資源沒有被飽和地利用起來，從而沒有最大化的發揮存算一體的優勢。
蘋芯正在做面向存算一體的AI算法改良工作，即通過軟硬件協同設計，提高計算單元利用率，釋放其在兼顧吞吐量和效率方面的優勢。
考慮到存儲密度的限制，目前SRAM更適合做計算密集型應用。但在真實應用場景中，很多網絡模型非常復雜，可能存儲密集與計算密集兼而有之，因此蘋芯還計劃研發一個混合設計架構，讓ReRAM或MRAM和SRAM搭配協作，不同的存儲器各司其職，最終獲得更好的整體性能。
畢竟，誰能率先設計出兼顧計算密度與存儲密度的存內計算硬件架構，誰就擁有了打開高能效計算之門的金鑰匙。
六、60個問題與CEO角色適應
現在，楊越的筆記本電腦里，正躺著一個長期思考的問題清單，里面已經列了60個關乎公司發展的重要問題，足足填滿了5頁slides。
楊越說，他需要化繁為簡，先去解決前三項最重要的問題。
最近他在看一本書《我在硅谷管芯片：芯片產品線經理生存指南》，這是一位硅谷芯片產品線經理寫的，總結了芯片設計、生產、銷售、管理到市場營銷和升級維護的工作全流程。
他覺得，CEO應扮演好兩個角色，一是有銷售的屬性和精神，是一種不達目的不罷休的精神；二是成為一個好的產品經理，努力提升整個公司的一個形象和品牌，完成技術變現。
對于已在海外生活多年的楊越來說，回國創業意味著要融入新環境，但他并沒有為此感到負擔。他更看重“能夠有機會參與科技的變革和升級的浪潮，并有幸做出貢獻。這些人生際遇與經歷的價值將遠遠勝過安穩的生活。”
“我這個人適應能力和學習能力都非常強?！睏钤交貞浧饎?chuàng)業初期，朋友們給了他很多有價值的參考意見。如果非要說有什么需要適應的，那大概是環境的改變：國內外創業氛圍大不相同，國內的創業沖勁好過世界上任何一個國家，節奏相對更快、對結果要求更多，而國外很多創業團隊以技術為導向，更在乎對技術本身的追求。
“我本身是有技術潔癖的人，如果看到一些技術上的不求甚解，或者說沒有打破砂鍋問到底的態度，我都會指出并提出嚴格的要求?！?創業后，楊越的思維發生了一些轉變，做公司不止是在技術上展現控制力，而是要在整個行業逐漸樹立一個“先行者”的角色。
壓力當然也是有的。
“每天都是在救火狀態，”楊越說，每天大大小小的挑戰接踵而至，包括公司的戰略發展制定、合作伙伴溝通、日常運營，甚至研發中的debug，跟一眾芯片公司搶奪人才等等。
由于蘋芯團隊擴張很快，他們還總是面臨辦公室空間不夠用的問題。還有一些突發事件的應急。比如，今年上半年，連綿不絕的新冠疫情，給蘋芯做封裝、板級demo等方面帶來一些進度延遲。因此，楊越還在持續學習、自我提升。
工作之余，他也會參加一些體育活動，比如他喜愛的足球?！霸趧?chuàng)業之后，踢球的時間越來越少，所以非常珍惜每次踢球的時間。”原來在上大學時，楊越曾是清華自動化系的足球隊隊長，獲得過校聯賽冠軍；出國后，他還在高手云集的多倫多華人聯賽中獲得過最佳射手。
七、先讓第一家客戶用起來
現階段的蘋芯，面臨“理想與面包”的選擇問題。其商務拓展戰略團隊分布很廣，既有跟進消費電子類的，也有智能制造、智慧農業等方向。
楊越很清楚，等需求到眼前再行動，會很被動。尤其是創企，必須主動創造需求，將技術帶來的直觀價值送到客戶面前。AI芯片公司得先貼上一個“能落地”的標簽，讓第一家、第二家客戶用起來，第三家到第一百家客戶才會接踵而至。
“我們根本邏輯是想去解決一些能夠拓展認知邊界的問題，這樣才叫人工智能?！睏钤秸f，很多人希望AI將人類能完成的事情做到更好，但這不是AI真正的意義所在?！拔覀兊南敕ㄊ?，讓AI去完成人完成不了的事情，或者說是很難去完成的事情，換句話說，它應該去做雪中送炭的事，而不應該去做錦上添花的事?！?/p>
據他判斷，AI的殺手級應用還在探索過程中，市場有巨大的開拓空間，目前AI芯片市場仍然處于爆發前的勢態。但他相信很快將有一兩家AI芯片公司，在非消費電子類行業里打開一個市場。
今年上半年，半導體行業普遍面臨的資本縮圈問題，但楊越發現，也許是得益于技術先進性，這一趨勢對存算一體芯片企業的融資進程和估值并沒有造成很大的影響。不過他也觀察到，技術先進性已經不是資本唯一的考量標準，現在投資正慢慢回歸理性，投資機構要看落地方向、財務預期，以及一些芯片創業的經典邏輯。
看向未來，存算一體AI芯片要走向大規模商業落地，他認為關鍵在于解決市場需求問題。回顧當年美國半導體的興起，科學及產業政策的驅動起到很大助力，僅靠補貼、優惠等策略，不足以解決實際需求問題，要帶動上游芯片產業的發展，必須鼓勵下游的企業使用新的技術產品。
在楊越看來，現階段存算一體AI芯片產業發展面臨的主要變量，是政策層面如何幫助芯片公司實現收入的從負轉正，即構建正確的商業營收模型，幫助半導體公司生存下來。
至于技術難題，那終將會被克服。
結語：站著走出去，才是勝利
時間過得很快，蘋芯科技轉眼已創辦18個月了。
芯片架構創新的必要性，正隨著摩爾定律放緩而愈發凸顯。當制程工藝演進逐漸逼近物理極限，后摩爾時代的芯片優化路徑，需要借助先進制程、先進封裝與架構創新的組合拳。
不同時代對計算的要求不同。某種程度上，楊越希望蘋芯能夠成為「人工智能時代的Arm」。
就如當年Arm解決了移動端的芯片需求，現在，蘋芯團隊也看到了類似Arm當年的機會——當一個硬件設計和創新，能實現更可靠、更穩定的AI計算，能做到多、快、好、省，那么終端智能將變得無處不在。
在充滿變動的時代背景下，蘋芯團隊對很多事情也提前做好最壞的打算，為此儲備糧草，控制好現金流，專注提升核心競爭力，持續提高自身抵抗風險的能力，以期走得更加長遠。
進門雖已屬不易，能站著走出去，才是勝利。
