大家好，我是邸志惠，今天我要分享的主題為《大規模圖像檢索系統的挑戰與實踐》，我們會分為3個部分：
1、大規模圖像檢索任務所面臨的挑戰
2、Vearch原理解析
3、Vearch在深度學習場景中的實踐
大規模圖像檢索任務所面臨的挑戰
隨著深度學習技術的快速發展，它的相關應用也滲透到了我們生活的方方面面。深度學習是通過將圖片、文本、視頻等編碼成高維特征向量來解決問題的，這就出現了海量高維特征向量的存儲與計算問題，這些問題急需得到很好的解決。

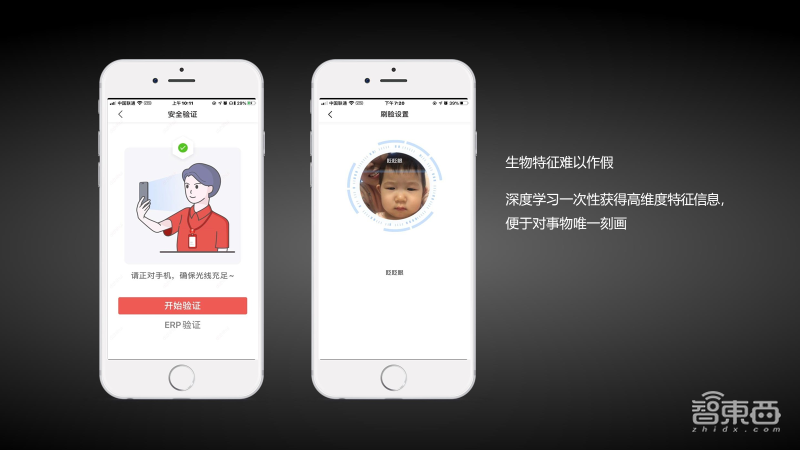

人臉識別與拍照購場景：

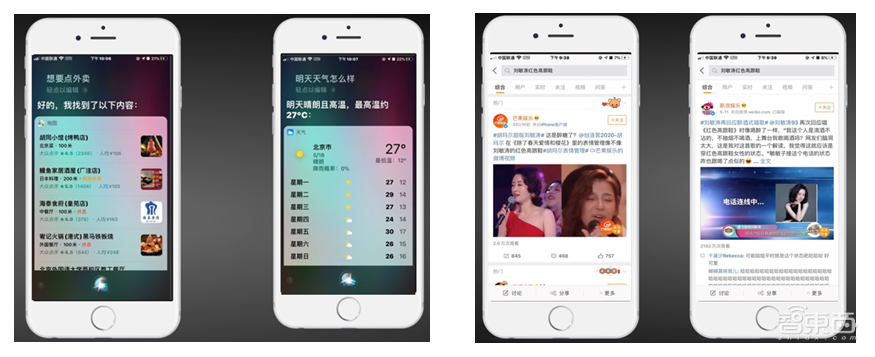

智能助理與娛樂場景：
我們現在的生活已經被AI所包圍，比如早上進辦公室時，需要過人臉閘機，但就是這簡單的生活場景，想一下之前傳統的方案是什么樣子？若有陌生人來，我們靠保安去識別時，怎么去判斷準確性？即使保安熟悉天天進出的人，他也不會記憶這么多人的信息，而且對每個人的精準識別也是有限的。所以，傳統的方案在應對這些場景時都是會有很大的瓶頸。然而深度學習可以利用生物特征的唯一性以及難以作假的特性。
以上這些場景，都是新的query與數據庫中數據做搜索對比得到排序結果的應用。傳統方案是采用人工提取特征，但是由于特征量少，無法刻畫事物的唯一性，比如人臉識別過閘機場景，證件等外部性證明都容易作假，靠保安人員記憶，容貌相近的無關人員有可能亂入，還有銀行卡靠賬戶密碼轉賬的盜刷事件時有發生。上述杯子拍照購場景，無論搜卡通杯，還是白色陶瓷杯，還是白色卡通陶瓷杯都無法精確得到上圖結果。
深度學習的出現，通過編碼圖片、文本、視頻等的高維度信息為固定維特征向量，使事物得到精準量化表示，導致搜索結果可以高質量精準排序。比如上述人臉場景，深層網絡會提取人臉的眼睛、鼻子、嘴巴、皮膚紋理等上萬維特征編碼成向量來唯一刻畫人臉的唯一性。在智能助理外賣推薦場景，深層網絡可以分別把用戶畫像(口味，位置距離，性別，薪資)等多個維度的信息與商家畫像（菜品，菜價，評論，風格，距離）多個維度信息編碼成高維特征向量，計算二者的相似度，做精準量化匹配。
但是深度學習的使用也面臨新的棘手的問題：
海量高維特征的存儲問題
特征向量的相似性計算搜索問題
這兩大問題，傳統數據庫是基于key/value的模糊查詢搜索原理，無法完成向量計算的操作。目前落地環節都是針對各自場景自己訓練深度學習算法，在開發對應的向量檢索系統，存在大量重復工作，這對算法工程師也不友好。目前尚沒有通用的在線解決方案，我們開源的vearch專門針對上述問題開發的在線易用的，用以解決海量特征向量的存儲、計算、相似向量檢索問題。
Vearch原理解析
Vearch 是對大規模深度學習向量進行高性能相似搜索的彈性分布式系統，主要解決數億級別向量的存儲和計算查詢的問題。

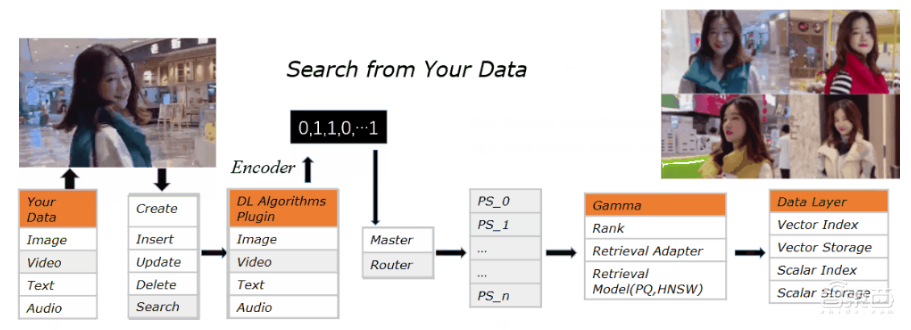

Vearch整體架構如下：
分為三個組件：Master，Router，PartitionServer
Master：負責schema管理，集群級別的源數據和資源協調。
Router：提供RESTful API: create、delete、search、update; 請求路由轉發及結果合并。
PartitionServer(PS)：基于raft復制的文檔分片;Gamma向量搜索引擎,它提供了存儲、索引和檢索向量、標量的能力。
Vearch功能簡介
支持CPU與GPU兩種版本。
支持實時添加數據到索引。
支持單個文檔定義多個向量字段, 添加、搜索批量操作。
支持?jǐn)?shù)值字段范圍過濾與string字段標簽過濾。
支持IVFPQ、HNSW、二進制等索引方式。
支持內存、磁盤兩種數據存儲方式，支持超大數據規模
自研g(shù)amma引擎，提供高性能的向量檢索，同時IVFPQ倒排索引支持compaction，檢索性能不受文檔更新次數的影響
基于raft協議實現數據多副本存儲
支持內積(InnerProduct)與歐式距離(L2)方法計算向量距離
Vearch支持如下三種使用方式，同時支持分布式
Restful API
Python SDK
Plugin
Vearch的相關性能與效果測評
下面的性能測評有助于我們?cè)趯?shí)踐過程中根據自己的使用場景選擇合適的參數。
Nprobe實驗，由下圖可知，recall在10左右，recall與qps都能得到很好的效果。開源系統默認值為10。
IVFPQ檢索模型相關對比實驗

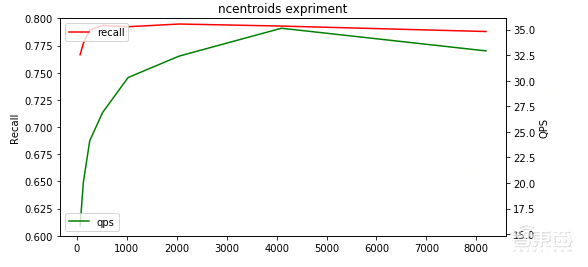

Ncentroids實驗，IVFPQ是適合億級別數據的檢索方式，檢索時會提前對數據庫里的數據聚類，Ncentroids是聚類的質心個數，大家可根據自己的使用場景及數據量手動設置如下指標。
IVFPQ檢索模型相關對比實驗
分布式測試實驗，不同線代表的是不同數據級別，綠色代表是最大的億級別的數據，藍色代表500MB的數據量，紅色代表100MB數據量，測試模型是VGG，測試集群為三臺Master，三臺Router，三臺partition。虛線部分是采用過濾字段后的效果，可以看到QPS提高2.5倍。故在設定數據表時，如有額外可利用的字段，一定要建進去，后續提升搜索性能。
大規模CPU服務器集群測試

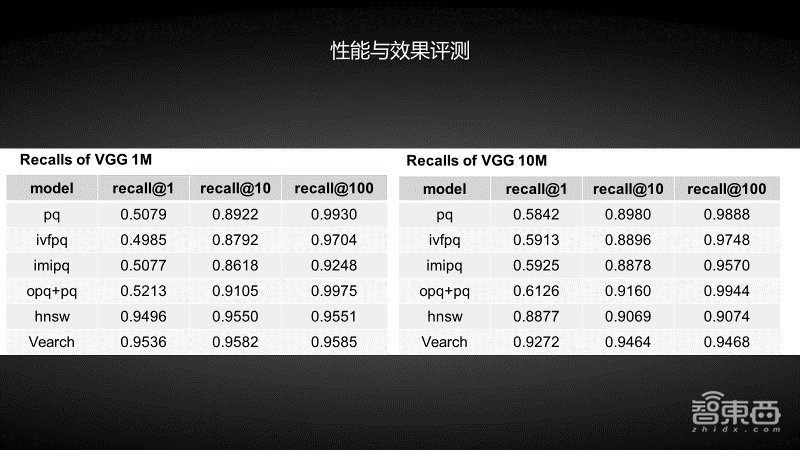

下圖是不同量級數據集在相關算法上的效率,從測評結果來看，vearch不論在大數據集還是小數據集上，都有較高召回率，表現都優于其他檢索算法。
Vearch在深度學習場景中的實踐
下文結合三個實踐場景詳細說明vearch的三個使用方式。
Vearch的安裝：
Vearch的github地址：https://github.com/vearch/vearch
Vearch使用文檔：https://vearch.readthedocs.io/zh_CN/latest/quick-start-guide.html
Vearch可通過編譯的方式使用restful API接口，簡單單機驗證型場景可通過

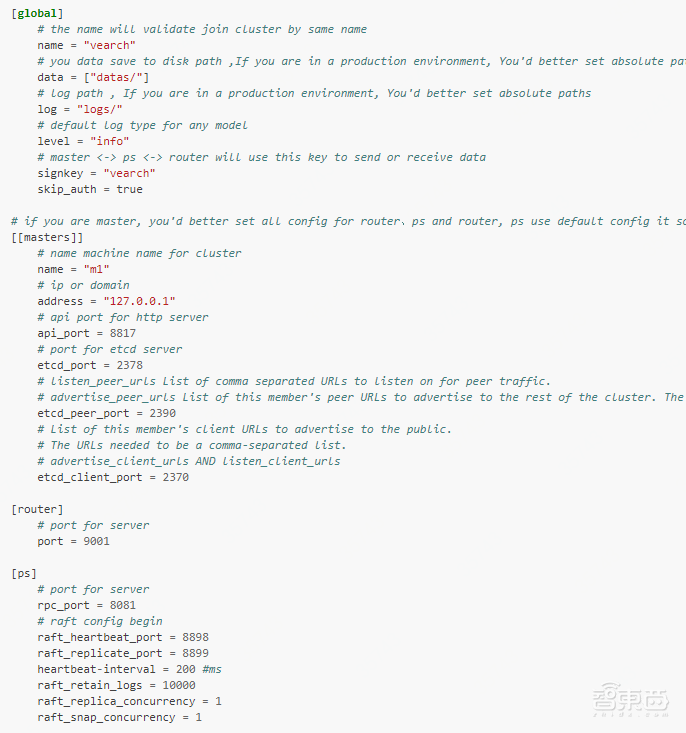

Pip install vearch安裝，編譯完成后，配置如下配置文件：
執行命令：./vearch -conf config.toml，同時啟動master，ps，router機器
3.1 Vearch和resnet構建圖像搜索引擎
針對人臉識別場景，基于resnet50跟vearch四步搭建人臉識別搜索系統。需要提前訓練并已部署好的圖片特征向量提取模型resnet50，準備好人臉數據庫。
下面以restful API使用方式展示詳細搭建步驟：
Step1：創建人臉引擎

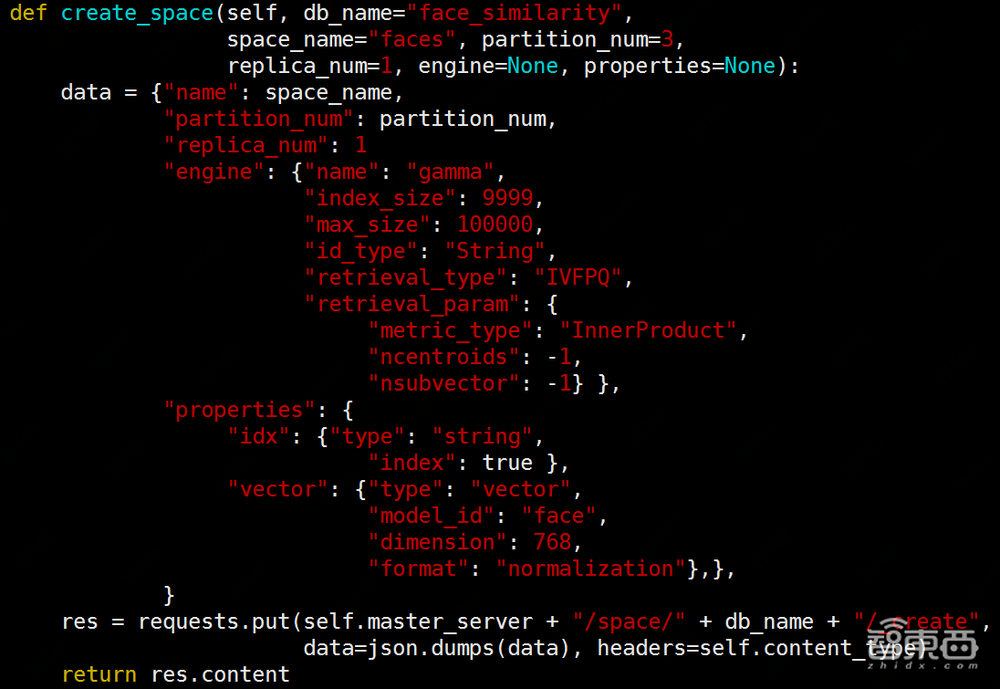

Step2：創建人臉數據表
max_size：數據庫中數據尺寸大小
retrieval_type有IVFPQ跟HNSW以及二進制三種選擇，IVFPQ存儲的是壓縮后的特征向量，這可以大大提升搜索效率，但是搜索精度也會有所下降，nsubvector表示壓縮后的維度設置，故IVFPQ適合數億級別數據集。HNSW是存儲原始特征向量，故適合千萬級別數據。Ncentroids表示搜索時數據的聚類的類別數目，可根據特定場景靈活設置。
如果數據有明顯的字段可設置的話，建議設置，比如人臉識別的性別，商品的品類等，后期搜索可大大提升檢索速度

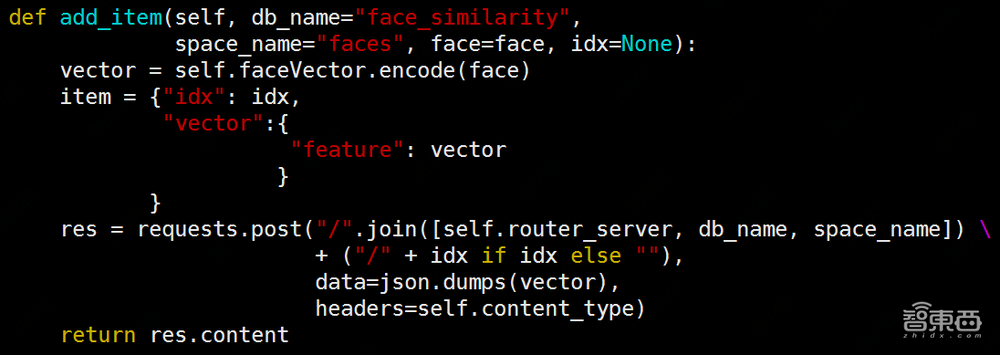

Step3：插入人臉數據
可以單條插入也可以批量插入

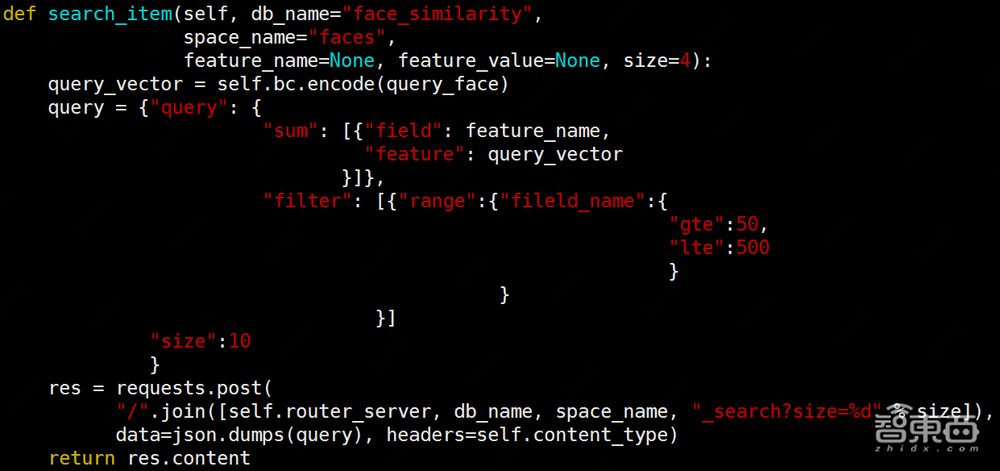

Step4：查詢
查詢時可以通過設置字段過濾的方式，極大提升搜索速度，比如人臉識別中性別字段與年齡字段。當查詢face是男兒童時，可以通過設置性別與年齡范圍大大縮小查詢數據集的大小，極大地提升搜索速度與效率。也可通過size字段設置查詢結果數量。
3.2 vearch在拍照購場景搭建搜索引擎
訓練并部署商品圖片特征提取模型，也用上述resnet50，準備電商場景各品類商品圖片庫，采用python SDK方式搭建拍照購索索引擎，同樣四步搭建。

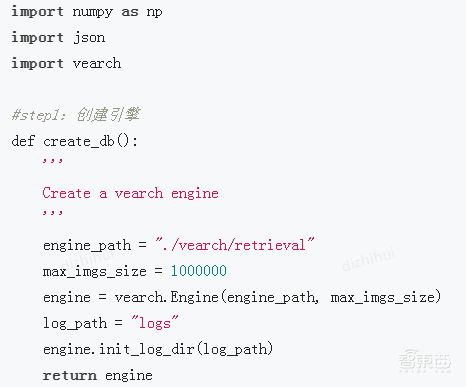

Step1：創建拍照購引擎

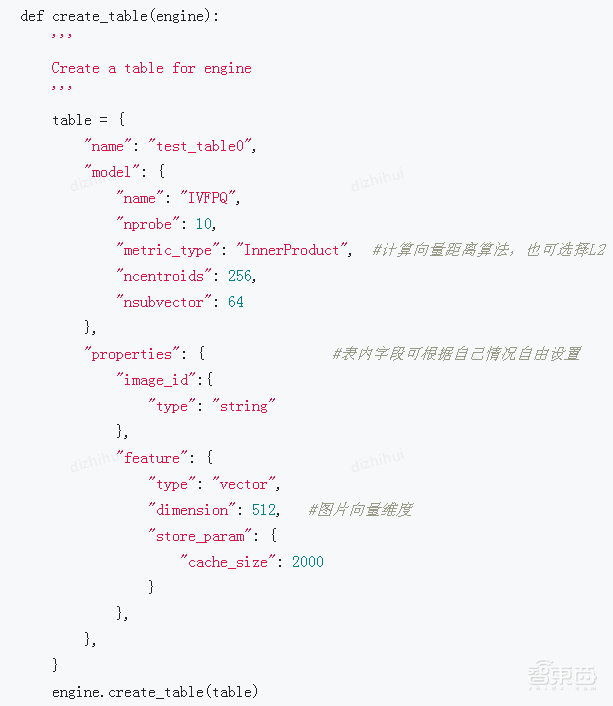

Step2：創建商品數據表

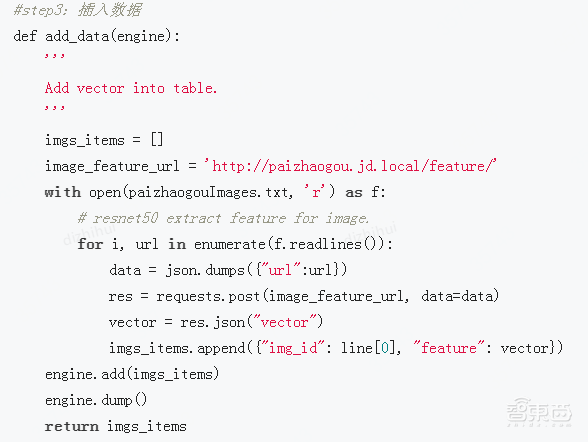

Step3：插入商品數據

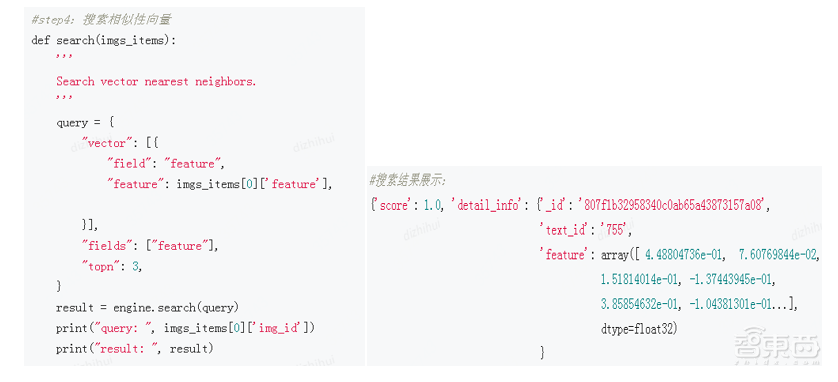

Step4：查詢及結果展示
3.3 vearch的分布式使用

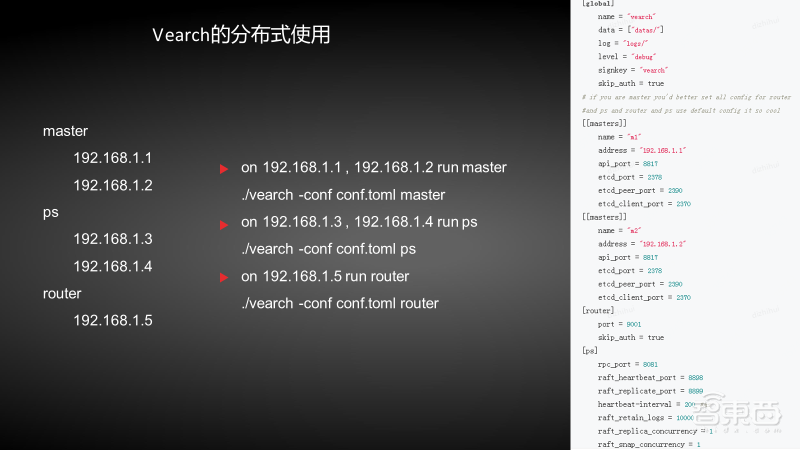

Vearch的分布式部署如下圖，只需要修改集群配置文件，修改如果master的ip部分，并將配置文件復制到集群每臺機器中，分別在master，ps，router機器上執行對應啟動命令即可。
3.4 vearch的plugin使用方式
Plugin方式是我們針對常用文本，圖像場景內置了通用提取文本特征的bert模型跟提取圖片特征向量的resnet，vgg模型等常規模型，很多精確度需求不高且需要快速獲取結果的場景使用，此時引擎配置時model部分設置預置的模型即可，直接構建自己的向量數據庫進行相似性搜索即可。如下圖
Plugin使用

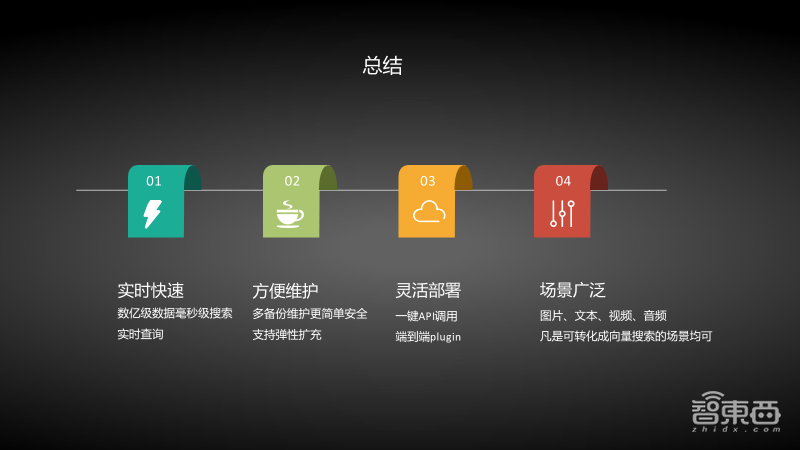

總結
Vearch具有實時查詢、方便維護，易于擴展等特性，同時提供了多種使用方式且部署靈活，同時支持深度學習落地絕大多數相似性向量搜索場景，不論輸入是文本、圖片、音頻還是視頻，只要能通過深度學習編碼成高維特征向量，就可用vearch來一鍵部署對應的搜索系統。
