今年4月，特斯拉向美國用戶正式推送了識別交通信號燈和停車標志并做出反應的功能，讓選配有特斯拉完全自動駕駛能力FSD（Full Self-Driving）的車型能夠具備紅燈停、綠燈行的能力（自己等紅燈并做出反應）。
兩個月之后，這項功能正式登陸中國，特斯拉可以識別前方存在的交通信號燈，并準確顯示在車機屏幕上。雖然特斯拉在中國的道路上還不能根據信號燈顏色自動啟停，但實際路測發現，這項功能已經比較完善。無論是多個紅綠燈、左轉右轉帶有箭頭標識的紅綠燈，亦或是復雜的紅綠燈排布，特斯拉都能夠準確識別。

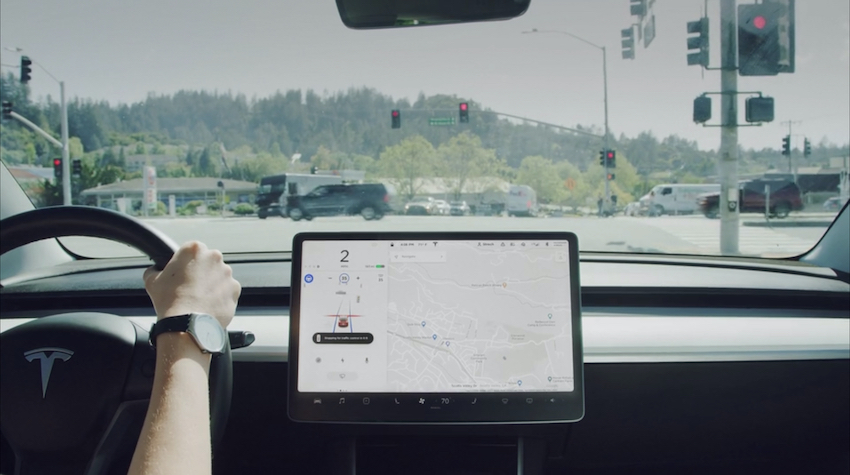

▲在美國已可以實現自動啟停
這項L2級自動駕駛的功能升級，讓特斯拉叩響了城市道路自動駕駛的大門。在不久的將來，我們或許真的能體驗到城市道路的自動駕駛。
或許正是這一功能升級，馬斯克最近信心滿滿，在世界人工智能大會開幕式上放出狂言，今年搞定L5級自動駕駛基本功能；還在特斯拉二季度財報電話會上放話，特斯拉Autopilot將從2.5D升級到4D。
車東西的小伙伴早就等不及了，在中國區推送這一功能后，立馬在晴天下午、晴天傍晚以及雨天下午三個時段開上我們的特斯拉Model 3駛上北京街頭。特斯拉對紅綠燈的識別效果究竟如何？在中國有沒有水土不服？能不能識別北京道路復雜的紅綠燈呢？
本文福利：在車東西公眾號對話框回復【車東西0058】獲取“特斯拉紅綠燈識別技術”講解視頻。
一、特斯拉紅綠燈識別功能實測 位置數量形狀都能識別
在軟件更新完成后，剛一上車，我們就遇到了問題：此次更新中最重要的一項功能——紅綠燈識別功能無法使用，這是怎么回事呢？在經過一番摸索之后，我們發現，必須手動在車機系統中啟用這項功能，確認安全之后才能使用。
具體方法是，先將車輛掛入P檔，然后在車機上點擊控制——Autopilot——打開識別交通信號燈和停車標志并做出反應（Beta）就能使用這項功能了。
▲特斯拉紅綠燈識別功能需要手動開啟
再次發動車輛，不需要額外開啟Autopilot功能，特斯拉就能識別道路上的紅綠燈了。除了能顯示顏色，還能準確識別紅綠燈的數量，相對位置，甚至左、右轉向箭頭。在捕捉到前方的紅綠燈之后，特斯拉會實時建立3D場景，將信號燈的畫面顯示在車機屏幕上，可以大致反映出信號燈的位置。
之所以說識別“大多數”，是因?yàn)楫?dāng)前方大型車輛或路邊行道樹擋住視線時，信號燈一定無法被識別；如果信號燈偏角太大，信號燈有一定的概率無法被識別。除此之外，其他交通信號燈基本都能被識別，且識別非常精準。
除了識別紅綠燈之外，現在特斯拉也支持識別路面的車道標識，包括左轉右轉標識、減速標識以及停止線的位置。此外，路旁的雪糕筒、垃圾桶也能準確識別。
▲特斯拉新增多種物體識別能力
與美國版本的軟件略有不同，目前特斯拉在中國道路上還不能根據紅綠燈的顏色實現啟停，在未來的軟件更新中，特斯拉將逐步更新這一功能。
顯然，實現對紅綠燈的識別并作出正確的反應，讓特斯拉向城市自動駕駛邁進了一步，甚至可以說叩響了城市自動駕駛的大門。那么，特斯拉的這項功能到底如何實現的呢？
根據特斯拉官方公布的消息，紅綠燈識別功能是通過車輛前向的三枚攝像頭實現的，分別是長焦攝像頭、廣角攝像頭和超廣角攝像頭，可以對不同距離的物體做出判斷。

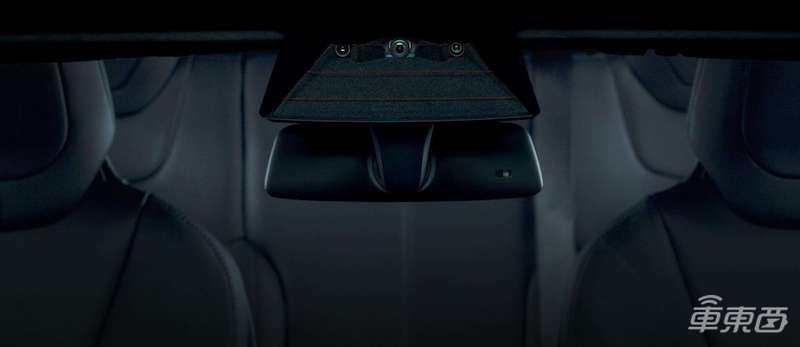

▲特斯拉的三枚前向攝像頭
如果路面平坦，沒有遮擋，理論上長焦攝像頭可以發現250米以外的紅綠燈。隨著車輛與紅綠燈的距離越來越近，主攝像頭也能看到紅綠燈。即便車輛行駛到離紅綠燈很近的位置，超廣角的鏡頭還是能實時追蹤紅綠燈的位置和顏色。這三枚攝像頭相互配合，就能實時收集外界的圖像信息。
▲三枚前向攝像頭擁有不同的視角
了解完原理后，各位坐穩了，我們出發！
二、紅綠燈千奇百怪 挑戰首都道路不在話下
實際駕駛過程中，我們發現，無論多么復雜的紅綠燈，特斯拉的識別效果都非常出色。在大部分情況下，人眼正視車輛前進方向，視線覆蓋范圍內的所有交通信號燈都能識別到，并顯示在車機屏幕上。

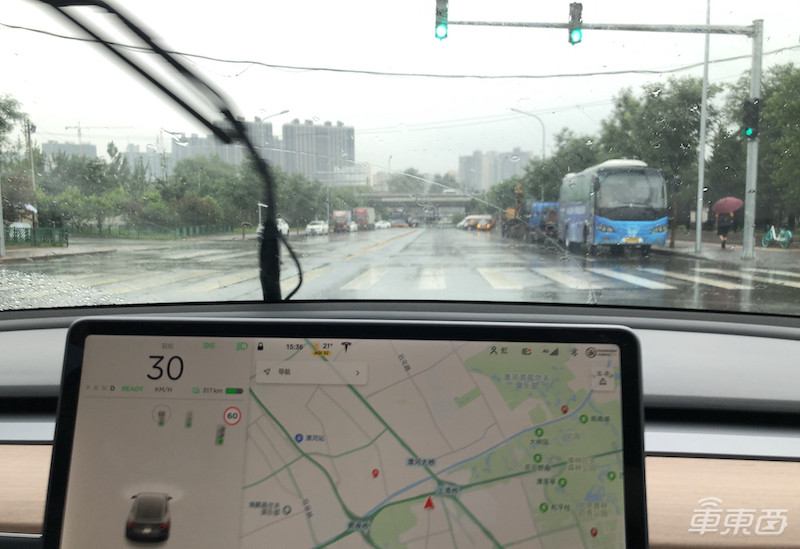

▲特斯拉在雨天也能正確識別紅綠燈
北京十字路口最常見的信號燈共有兩組，分別控制車輛直行和左轉。特斯拉能夠從容應對這種最普通的信號燈。只要沒有遮擋，就能準確識別。
此外，由于廣角攝像頭的覆蓋范圍較廣，臨近路口時車輛也會識別到路口兩側人行橫道和非機動車的信號燈。
▲偏離角度較大的人行道、非機動車道信號燈也能識別
通常情況下，行人和非機動車信號燈由5盞燈組成，行人分別是紅燈和綠燈兩種信號燈，非機動車是紅、綠、黃三種信號燈。這樣的信號燈就稍有不同，其一是沒有黃色燈光控制行人，其二這兩組紅綠燈的5盞燈幾乎連接在一起。
特斯拉在識別過程中，并沒有將這兩組信號燈直接顯示成兩組6盞燈，而是非?！皩憣?shí)”地顯示5盞燈。
從測試中可以發現，特斯拉識別紅綠燈的效率非常高，基本上人眼所見，車機屏幕上就能復現。
在復雜的城市道路中，不規則的交通信號燈實際上也不少。對于千奇百怪的紅綠燈，特斯拉識別的情況也非常不錯。
第一個場景是多車道的交通信號燈。這類信號燈通常出現在隧道、收費站以及較寬闊的城市快速路上，用來精確控制每一個車道是否能夠通行。

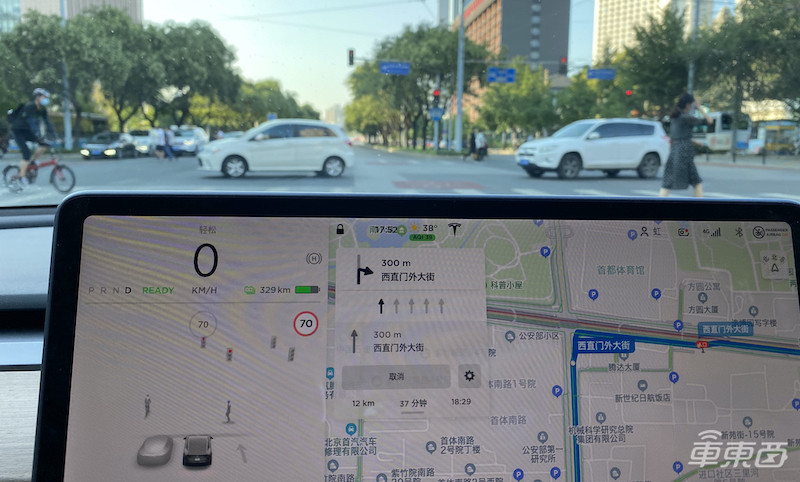

在西直門橋路段，由于道路路面較寬，駕駛過程中，我們?cè)龅絾畏较?個信號燈的場景，特斯拉能同時識別并顯示在屏幕上。

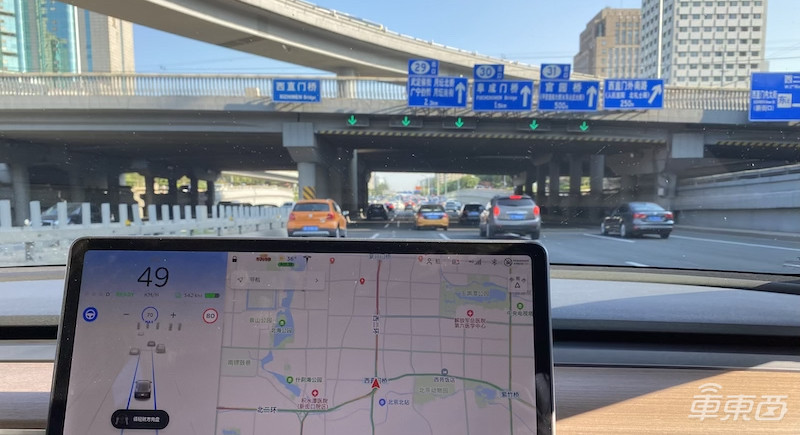

▲特斯拉可以輕松識別5個車道信號燈
信號燈數量多其實并不稀奇，還有更多排列不規則的紅綠燈等待著特斯拉。如果遇到不規則的紅綠燈，特斯拉還能從容應對嗎？
▲北京街頭不規則的紅綠燈
在此次體驗過程中，我們遇到了幾種不規則的紅綠燈。第一種是不規則的十字路口，兩條公路并非垂直交叉，此時在駕駛員的視線范圍內能夠直接看到其他車道的交通信號燈。
特斯拉在應對這類信號燈時，也能準確識別。只不過，正前方和人行道都是紅燈，人行道上方突然出現了綠燈，讓特斯拉“自我懷疑”，識別到對向車道的綠燈時，不斷閃爍，顯得很“沒有自信”。

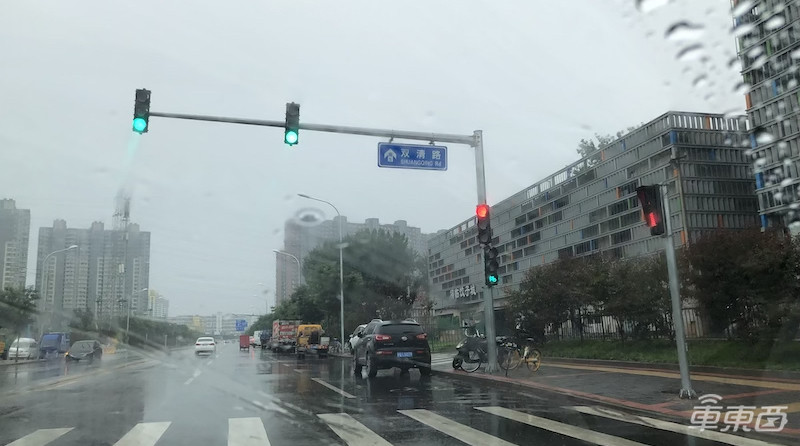

▲雙清路一路段出現斜向路口（上圖），路口地圖（下圖）
實際上，特斯拉想要在這樣的紅綠燈布局下實現紅燈停、綠燈行的自動駕駛可能也會出現判斷失誤的情況。
還有一種信號燈是箭頭形狀而非圓形，特斯拉在識別到這類信號燈時，能正確顯示箭頭方向。
▲在距離信號燈較近時可顯示信號燈所指方向
在實際駕駛過程中，車東西發現，特斯拉在距離紅綠燈較遠的情況下，只能顯示正確的顏色和圓形信號，并不能顯示這一信號燈控制的方向。當車輛漸漸駛近信號燈，信號燈的方向就會被準確識別并顯示在車機屏幕上。
同時，特斯拉在預估兩盞信號燈之間的橫向距離也比較準確，能大致反映出信號燈之間的距離關系，這樣一來，很容易就能判斷究竟是哪盞燈控制當前車道。

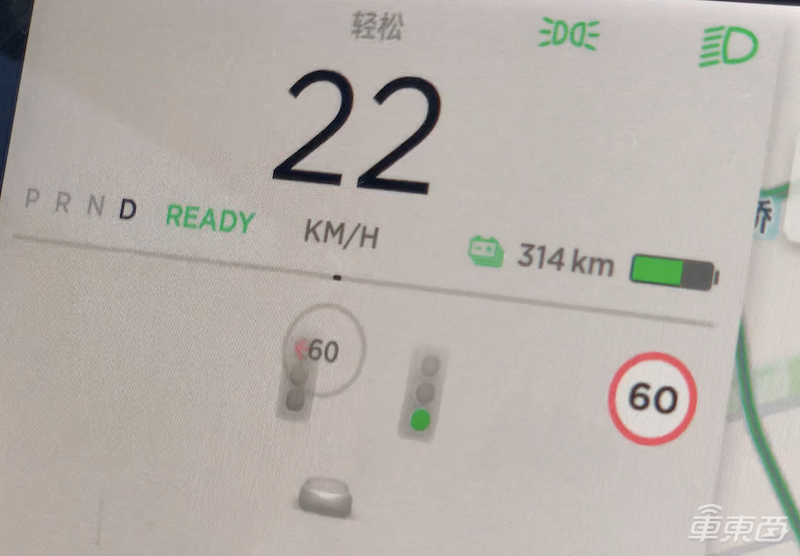

▲識別中可以準確反映紅綠燈的相對位置
不過，車東西也發現了一個小問題，人行橫道的行人標志、非機動車道的非機動車標志、調頭標志都不具體識別，統一顯示為圓形，車機屏幕上一直都是圓形信號燈。
此外，特斯拉還能識別沒有啟用的信號燈。在信號燈完全熄滅的狀態下，車機上也能準確標記信號燈的位置，但不顯示信號燈顏色。另外，如果出現讀秒的信號燈，特斯拉也不能識別，只能識別當前信號燈顏色，并不能顯示倒計時。
三、逆光識別反應稍慢 雨天表現良好
在上面的測試中，我們發現，特斯拉對紅綠燈的識別率并非100%，在某些情況下還是會有偏差。而逆光、陰雨天氣，對特斯拉的視覺傳感器有更明顯的干擾。
首先來說說逆光條件。在逆光天氣條件下，車輛的視覺傳感器被強光照射，因此視覺傳感器認為光線太強，將感光度降低。但是感光度降低的同時，相較于太陽光亮度較低的紅綠燈亮度會更低，甚至在傳感器拍攝的畫面中變成一片漆黑。
在我們平常攝影攝像過程中，如果逆光拍攝，往往會出現天空過曝，還可能把景物或人物拍得很黑。相機廠商為在逆光環境下“照亮你的美”，用算法和多張合成技術就能實現高動態范圍的拍攝效果，讓亮部、暗部細節盡可能展現。
實際上，車內攝像頭也是如此。如果逆光拍攝，也會出現暗部細節缺失、亮部過曝的狀況。此時，不要說識別紅綠燈了，就算是識別道路上的其他物體也存在困難。
雖然不知道特斯拉的算法具體是如何實現的，但通過對攝像頭的優化，在逆光條件下的識別效率還是非常不錯的，正對車輛的紅綠燈可以識別，偏角較大識別效率較低，識別速度也稍慢。

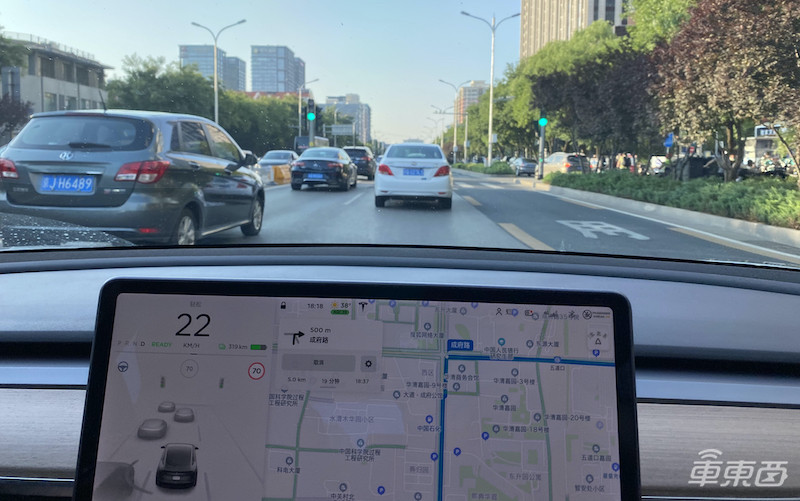

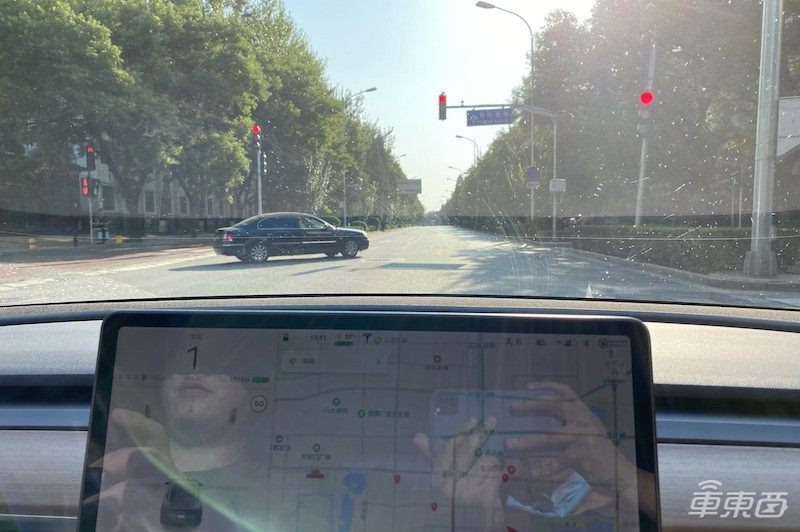

▲逆光條件下識別可能不準
說實話，在行駛到這個路口時，車上幾位同事包括駕駛員都傻了，這么多燈，到底該看哪一個？還好全是紅，剎?？隙]錯。即便在這樣復雜的條件下，特斯拉還是能夠準確識別。
第二是雨天條件。在雨天條件下，城市道路光線較暗，雨水可能遮擋傳感器，兩個因素都有可能導致識別效率下降。
如果攝像頭表面覆蓋有水滴，會直接影響成像質量，從而影響車輛自動駕駛的能力。在雨天，特斯拉可以利用雨刮器實現對視覺傳感器的清潔，從而讓車輛能準確采集圖像信息。
▲雨天測試特斯拉的紅綠燈識別效果
在實際測試過程中，特斯拉在雨天的表現非常好，和晴天的表現基本一致。測試當天，北京的降雨強度可以達到中雨級別，如果雨水再加強，不知道會不會影響車輛的識別效果。
還有就是信號燈被其他物體遮擋的情況。當前方行駛一輛大型車輛時，攝像頭的視線完全被遮擋，無論是人還是車都看不到前方信號燈的情況。
但攝像頭的視角稍高，如果前方行駛著一輛高大的SUV車型，攝像頭是有一定幾率看到前方信號燈的。
在實際路測過程中我們確實發現了攝像頭視角較高的優勢，在前方有大型SUV此時，攝像頭探測到前方人眼看不到的紅綠燈，而副駕即便在車內微微站立，也無法看到前方的紅綠燈。

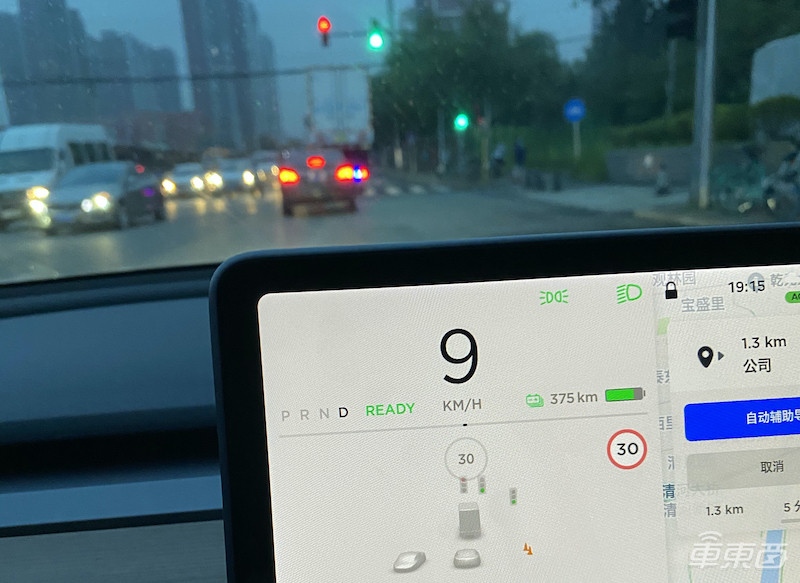

▲晚間測試特斯拉紅綠燈識別能力
最后，我們?cè)谕黹g將特斯拉開上了街頭。在夜間行駛時，由于路燈、霓虹燈、前車和對向車道的車燈讓燈光情況更加復雜，即便如此，特斯拉的紅綠燈識別依然準確，和白天表現基本一致。
結語：特斯拉正向城市自動駕駛邁進
總體來說，特斯拉識別紅綠燈功能的表現相當驚艷，不過距離城市道路的自動駕駛還有相當遠的距離。這是因?yàn)椋鞘械缆返穆窙r遠比高速路更加復雜，城市道路上其他元素都存在許多不確定性。
特斯拉能夠識別紅綠燈、行人、騎行者、其他車輛，甚至路旁垃圾桶，可以證明特斯拉的實力，但要真正到達城市自動駕駛的水平，還有很多路要走。
特斯拉識別紅綠燈的功能正式向國內用戶開放，標志著特斯拉在中國的自動駕駛進程又有一步邁進。此外，識別車道標線、垃圾桶等物體也讓特斯拉的距離城市自動駕駛的目標越來越近。
馬斯克認為，特斯拉能夠利用視覺傳感器逐步實現L4級自動駕駛，這一天正在向你我走近。
