4月20日起，智東西創課推出自動駕駛系列課第二季，9位自動駕駛新勢力的創始人和高管將帶來9節系列課。
第三課由眼擎科技CEO朱繼志主講，主題為《如何克服ISP解決不了的復雜光線難題》。本文為朱繼志的主講實錄，共計14605字，預計18分鐘讀完。一起了解周朱繼志的主講提綱：
1、自動駕駛前端成像的現狀
2、ISP架構及其在自動駕駛中的局限性
3、成像引擎如何在復雜光線下提高成像準確率
4、120dB如何在自動駕駛領域中實現
在瀏覽正文之前，可以先思考以下幾個問題：
-實驗室數據和現場數據最大的差別是什么？
-如何正確的理解ISP（圖像信號處理）？
-動態范圍的概念是什么？動態范圍是如何導致復雜光線問題的？
-在自動駕駛領域中，視覺相比于激光雷達有哪些優點？
-eyemore用四年時間開發的成像引擎有什么特點和優勢？
「提醒：如果希望下載自動駕駛第二季每堂課的完整課件，可以在車東西公眾號（ID：chedongxi）回復關鍵詞“系列課”獲取。如果你希望成為主講導師，可以回復關鍵詞“導師”，進行申請」
主講環節
朱繼志：大家好，我是眼擎科技朱繼志。很高興今天有機會在智東西的自動駕駛系列課上給大家分享關于復雜光線視覺成像這個難題?？吹饺豪镉泻芏嘣谧詣?dòng)駕駛以及視覺相關的各種行業的小伙伴們，我先簡單介紹我們公司，我們是一家創業公司，專注于做新型的成像引擎（我們不叫ISP），在復雜光線下如何進行視覺成像，四年來一直專注于做這一個事情。
視覺在圖像、AI的各個領域應用都特別廣，自動駕駛就不用說了。群里可能有不少人是做圖像識別的，大家經常會看到有很多圖像識別能力現在做得很高，95%、97%或者98%都有可能，但這些通常指的是在實驗室的數據或者是在光線比較好的環境下，實際上有很多客戶包括很多在做智能駕駛的客戶都反映一個問題，在實際應用中由于圖像源的問題，導致識別的效果會變差，很多圖像源可能有各種各樣的問題，比如噪點太多、顏色不準確、發黑等。

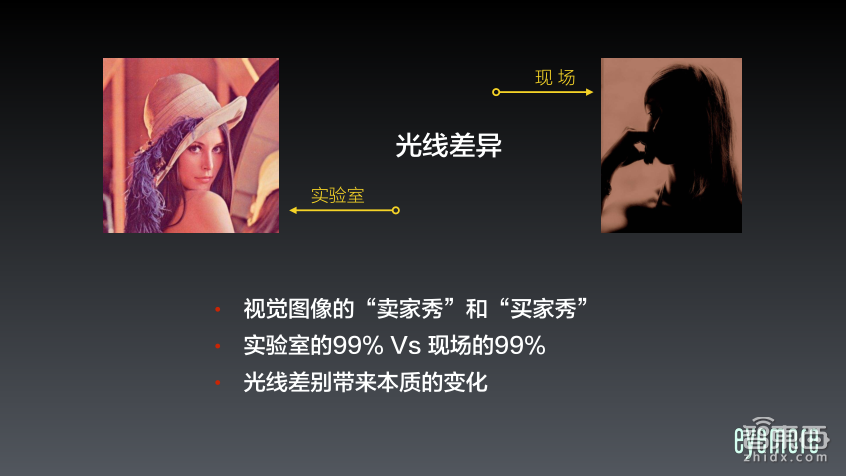

這類似于我們?cè)谔詫氋I東西時賣家秀跟買家秀一樣，我們平時用來做訓練、學習的視覺圖片都是正常的，但是實際場景中經常會碰到不正常的圖片。而我們要做的事情就是如何去幫助大家把實驗室99%的識別率變成實際應用中99%的識別率。實驗室和現場最大的差別就是光線的差異，因?yàn)樗幸曈X成像的來源在圖像源的時候，主要受光線的影響，差別可能會非常大。
光線的差異會帶來圖像本質上的變化，最直接的影響就是會損失掉很多重要信息，比如會造成發黑、過曝、完全沒有信息、顏色的灰度不對、顏色偏差以及邊緣會失真、不清楚等一系列問題，反映在后端的視覺識別算法時看到的都是跟訓練模型不一樣的效果，出現信息量太少或者沒法檢測、沒法分析等，因此導致結果會差別非常大，這是一個本質的變化。因?yàn)橐曈X本身就是物體本身的顏色對光線在不同環境下的響應，所以光線變化很大的時候，帶來的差別是本質的變化，在各種環境當中，尤其是在自動駕駛里面，又不可避免地碰到各種各樣的復雜光線的環境。

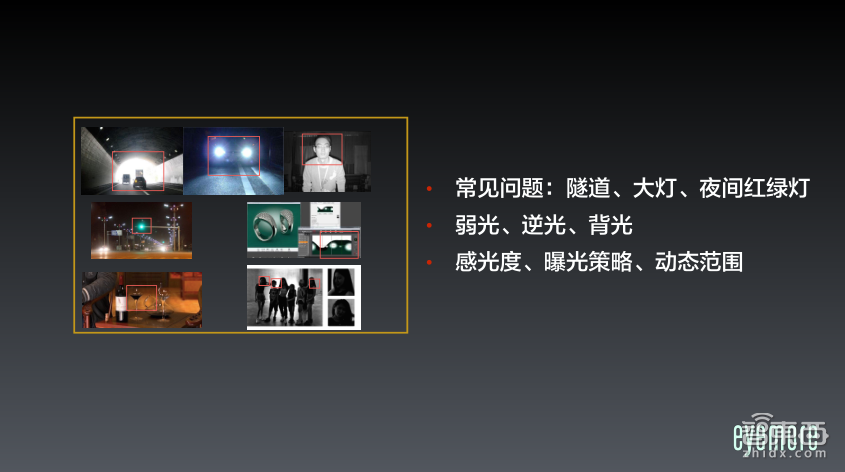

做自動駕駛的，或者普通的用戶以及其他做圖像產業相關的人會經常碰到一些問題，比如在過隧道的時候，尤其是在出隧道的時候，隧道里面會比較暗，外面特別亮，導致隧道外面一片看不清楚，出去之后車載攝像頭還需要挺長的響應時間；另外在晚上碰到對面車開遠光燈的時候，會感覺很刺眼，對機器也是一樣的，識別的時候只有幾個大的白圈，其他什么信息都沒有；還有在夜間環境下的紅綠燈問題，因?yàn)榘滋斓臅r(shí)候，紅燈的亮度是比較正常的，也比較容易看到，而到晚上的時候，一是因?yàn)槁愤呌刑貏e多的燈，紅綠燈只是其中之一，二是因?yàn)榘倒庀录t綠燈會特別的亮，所以它很容易過曝，顯示出來就會看不清楚，比如指示牌上的箭頭很可能變成一大塊模糊的綠色或者紅色。
這些都是復雜光線下視覺圖像源在成像過程中產生的問題，除了在這些情況下，其他的比如辦公室的玻璃墻、玻璃杯以及識別人臉時候的逆光，還有一些物體某部分是高光，比如白色和黑色的反差，以及人臉晚上的時候可能會變得非常不清晰等等，這些出現在前端的視覺現象在自動駕駛領域很容易就會導致后端識別不了的問題。從成像來看的話，不管它是什么現象，基本可以總結為三個：
1，弱光，光線太弱，太黑了，看不清楚；
2，逆光，逆光就是一個大燈，這種情況下也叫大光源；
3，背光，就有大片是白的亮的，一些小塊前面是暗的。
這幾種是最常見的場景，簡單講就是光線太暗，或者光比太大這兩個問題。不管是什么現象，都可以用光線太弱或者光線的反差太大來解釋。通常來講，解決這個問題有幾種基本的策略:
1，感光度不好的時候提高感光度，要大幅度地提高感光度；
2，調整曝光策略，比如我要怎么知道能夠在哪一部分正確的曝光；
3，提高動態范圍，后面會講到動態范圍的概念，其中動態范圍是最常見的一個問題。

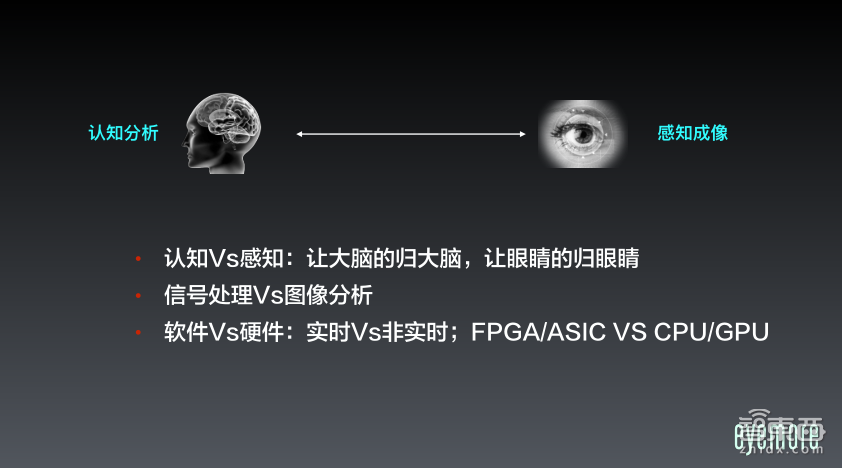

在講到具體的成像過程之前，先給大家介紹一下基本的概念，因?yàn)閺奈覀兘佑|的很多客戶來看，在成像這一端，大家對它的認知有很多誤解，而且大部分做圖像的人都是在做圖像的分析，就是得到圖像之后以及后面怎么來做識別檢測這部分的分析。成像是一個感知層面的工作，相當于我們的大腦和眼睛的分工一樣，我們做的前端成像是眼睛這部分的工作，而大部分做圖像識別以及圖像AI算法和深度學習都是做大腦的事情，這兩個環節是分開的，總的來說，認知和感知是大腦做的事情，眼睛做的事情就是前端成像。
從技術上來看，成像叫Imaging，圖像的分析叫Imaging Procession。視覺成像和圖像處理是兩個不同的領域，其中最基本的區別是處理信號，一個是有了圖以后怎么進行分析，處理信號會涉及到很多硬件，還有很多對硬件的控制以及信號中的變換，不是一個純軟件的事情；圖像分析更多的是純算法層面的東西，大腦做的是圖像分析，而眼睛做的更多是信號處理，所以信號處理很多時候是和硬件相關的。
我們做AI圖像識別的時候，基本上都是從軟件層面進行的。軟件和硬件有一個最基本的區別是：一個是實時的，一個是非實時的。比如我們做圖像處理的時候可以在CPU上運行，在ARM、英特爾等各種各樣的CPU上運行，也可以在GPU上運行，但是在做成像的過程中是不能在上面運行的，必須是在FPGA或者是ASIC上運行，因?yàn)樗仨毷且粋€(gè)非常嚴格的有時序的硬件來保證它的時延是可控的，因?yàn)樵贑PU或GPU上都會有一定的不確定性，很多時候眼睛能做的事情只有一件，而圖像分析等在很多時候都是軟件進行的，這是幾個基本的概念。

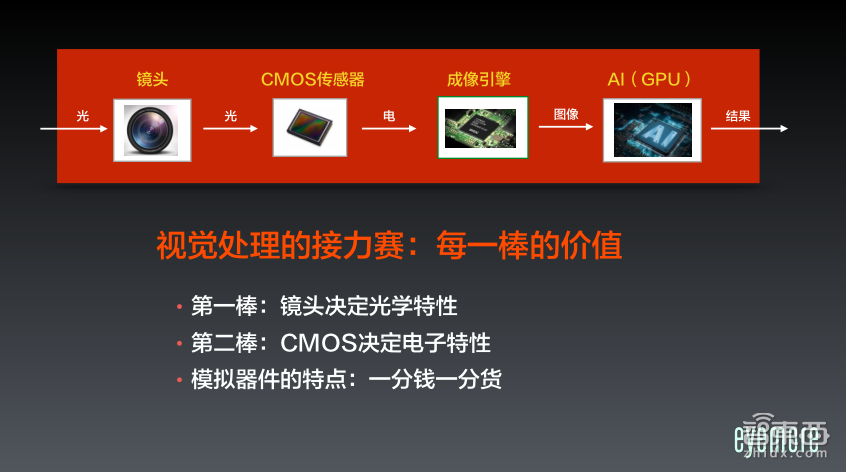

在講到整個視覺的時候，我們可以把它看成整個鏈條，其中視覺的處理可以分成四個環節:
1、鏡頭，它是光信號進來，光信號出去，是一個光學器件；
2、CMOS傳感器Sensor，它是光信號進來，電子信號出去；
3、ISP，我們叫成像引擎，它是電子信號進來，圖像出去；
4、AI或者GPU，它是圖像進來，結果出去。
這四個環節就像跑接力賽一樣，每一棒都有它最大的價值和最獨特的價值，通常情況下我們會關注誰負責最后沖刺，因此現在做AI圖像處理是最熱門的。
從鏡頭和CMOS來講，第一棒是鏡頭，鏡頭主要是決定光學的特性，比如我們平時說是不是能看得很遠，一百米還是一百米多少度的視角等，這些都是由鏡頭的焦距決定的，除此之外還有一些特性，比如炫光、鏡頭的品質和光圈的大小也是由鏡頭來決定的；第二棒就是CMOS傳感器，它決定了很多電子的特性，比如分辨率、幀率還有一些曝光的策略等屬性，這些都是由CMOS來決定的，CMOS是一種非常重要的器件。這兩部分基本上都不涉及到算法，主要類似于以模擬器件為主，因此是很難把算法加進去的。
而這兩個產業已經是非常成熟的，鏡頭產業是很旁大的，同時CMOS產業也是很龐大的，這兩個產業的特點都是很難在原理上有突破，除非是材料上發生了非常大的變化，因此目前的發展空間是有限的。后面兩個環節都是和算法相關的，包括成像引擎和圖像的分析。對于前面兩個模擬器件的特點，可以說是一分錢一分貨，僅從一個參數上觀察，你很難看出這兩個器件的差別以及好和壞，比如鏡頭，同樣的鏡頭可能價格差別很大，對于賣的比較貴的，它在某一方面的特性可能會非常強，但不是所有的特性都能用參數直接標出來的，同樣CMOS也是一樣。
對于CMOS Sensor，同樣的分辨率和參數，有些可能賣幾塊錢人民幣，有一些可能賣到幾百美金，其中會有很多的差別，比如在選擇鏡頭和傳感器時，不能只看參數，還要看它的性能，所有的模擬性質器件的特點都是這樣的屬性。它包含很多品質、質量的因素，對于大部分?jǐn)?shù)字的東西，通過參數來進行衡量可能是比較容易的。因此很多做軟件出身的人也不太容易理解，他們覺得參數是一樣的，那它的產品就是一樣的，其實不然，差別可能會是特別大，每個差別在實際應用場景當中都會產生很大的影響，比如鏡頭在逆光的時候，炫光大小就很有關系，會直接影響到后面的環節。
接下來跟大家講一下ISP，群里可能有做ISP的朋友，也有可能調過ISP的，也可能用過ISP的，也有可能了解過ISP的，如果你在網上查資料去了解的話很容易被誤解，網上會說ISP是3A、自動曝光、自動白平衡和自動聚焦。其實3A只是ISP的一些功能，那該如何來理解ISP呢？ISP的英文是Image Signal Processing，意思是圖像信號處理，包含四個部分：
1，CMOS的控制器，因?yàn)镃MOS是一個大數據量的東西，沒有單獨的控制器，我們做硬件的都知道，一個觸摸屏或者一個語音的東西都會有一個控制器。但是所有CMOS的控制器都是放在ISP里，因此CMOS的很多控制指令是通過ISP來實現的；
2，信號處理的算法，怎樣從電子信號得到圖像呢？過程中可能有很多CMOS的一致性不好等問題，通過CMOS不同的RGB表達方式及其原理是能夠還原出圖像的，其中也會包含很多的算法；
3，圖像算法，得到圖像以后，ISP也要做很多處理，都是基于圖像算法來實現的；
4，接口，它輸出的是智能硬件接口的格式。
這四部分加在一起就是一個實體的ISP所做的事情。
通常我們講ISP的時候，更多強調的是功能實現，因此在算法尤其是在圖像算法上要求并不是很高。我們重點是做圖像的算法以及信號處理中很多新型算法的實現，這也可以看出做一個ISP是需要綜合有很多方面的技術，首先如果你對CMOS不是特別熟悉，各種各樣的CMOS都不一定是標準的，同時也需要懂電子信號的處理、圖像的算法以及很多硬件相關的知識，這樣才能夠做一個單獨的ISP產品。之所以做ISP的人比較少，是因?yàn)樗枰臇|西比較多，既有硬件又有信號處理以及軟件算法等。
很多時候大家比較關注圖像用的是什么CMOS來決定了所有的性能，其實不完全是這樣子的。CMOS就像接力賽一樣，每一棒的效果對后面都有影響。我們經?？吹礁鞣N各樣的COMS，它們的性能并不是一個確定的值，甚至?xí)泻芏鄥?shù)，最關鍵的比如噪點的控制、信噪比，很多時候它取決于現有的控制。舉個例子，比如CMOS的噪聲噪點反映圖像在很多時候取決于整個Camera里面的硬件設計，如果電源設計不好，那么CMOS本身會有很多電源的噪聲干擾，對CMOS性能產生非常大的損傷。
因此在看CMOS的時候，需要看它的整體，而不能單看CMOS，另外不同公司的CMOS，其性能不一定有標記的那么高，或者在某些方面的參數也未必能達到預想的值，比如我們經常會看到有多少個dB的CMOS，但同樣的標準和參數值可能有賣5塊錢、50塊錢或者500塊錢的，因此CMOS不能夠僅僅從參數來看，還要看實際經驗的結果，這也是很多人不太了解的地方。另外一個是CMOS的性能在很大程度上取決于ISP，有點類似于發動機中的控制板ECU，發動機的控制板對發動機本身的影響是很大，這是雙方之間的一個過程，所以這是在成像過程中一個很重要的環節。在理解CMOS的時候，如果大家使用過單反相機拍照，有幾個基本的概念，其中曝光控制的概念是最基本的，我們叫正確的曝光。很多時候我們拍照拍不好是因?yàn)槠毓獠徽_，同樣我們?cè)谧詣?dòng)駕駛時的成像不正確，也是因?yàn)槠毓饪刂撇缓?。比如在?duì)方開大燈的時候，如果曝光控制的好，能夠把一些暗部的地方曝得清楚，但問題在于曝光控制自動曝光的時候，并不知道你想準確地讓哪一部分清楚，這是曝光控制的一個難點，因?yàn)榍岸顺上襁^程中并不知道后端你想看什么。
在曝光過程中會有幾個核心的概念，大家如果玩過相機，就知道光圈、快門以及感光度這三個概念，在技術上叫作增益，即多少倍。這三個因素制約了整個曝光環節，光圈是指鏡頭的概念；快門是指曝光時間，是控制CMOS的時間來感光；通俗來講，光圈是指開的門有多大，快門是指這個門要開多長時間，增益是指要把圖像調高多少倍，所有的曝光最后都反映在這三個參數之間的平衡，如果想要曝亮一點，你可以把光圈開大一點，也可以把快門拉長一點，也可以把增益調高一點，但是每一個都會有相關的副作用。
比如，如果快門開的時間太短，它的好處是在我們運動的時候它不會拖影，而壞處是快門時間短，進的光就會少，噪點就會多，增益也是一樣的。理論上來講增益可以放的很大，感光度很高，但是感光度高了之后，噪點也有會變多。
關于理解光線和燈光，如果大家做過攝影就知道，攝影棚里面都會有很多燈，打這么多燈的目的是為了去平衡光線，讓各個環境的光線反差不要太大，讓每個地方拍出來都是清楚的，這是傳統的ISP通過打燈的方式來解決拍的不好的問題。而在實際應用中會有各種各樣的光線環境，在白天的時候可能還好一點，基本上光源就是外面的太陽，如果沒有太陽，天空、云彩以及地面的反光基本上也會處于一個很大的光源，相對來說都是比較均衡的，但是光線在晚上的時候就會變得特別復雜。
我們都有晚上開車的經驗，對于路燈，首先我們不知道燈的類型、高度以及燈與燈之間的距離，然后我們?cè)诔鞘械缆飞祥_的時候，路邊到處都是景觀工程，有著各種各樣的燈，因此每一個現場的環境我們可以理解為有N多種不受控的光源，有些地方可能很亮，有些地方可能很暗，而且它是沒有規則地出現，從而導致了光線環境的復雜性，因此是很難去預測光線的環境。另外，在同樣的光線環境下，物體本身的顏色亮度也會有很大差異。
比如在晚上，我們把一件白色衣服和一件黑色衣服放在一起，會發現在同樣的光線情況下，這兩件衣服的反差非常大。因此整個物體的光線環境是由光源以及物體本身的特質所決定的，這樣就能夠理解在實際應用的現場當中會有N種可能性的光線，包括各種各樣的反光以及一個物體上面可能有不同的顏色和不同的亮度，統一稱之為很難預測的復雜光線。相反地，在攝影棚或者辦公室的時候，其中的燈光環境是可控的，我們可以很容易的去調節。

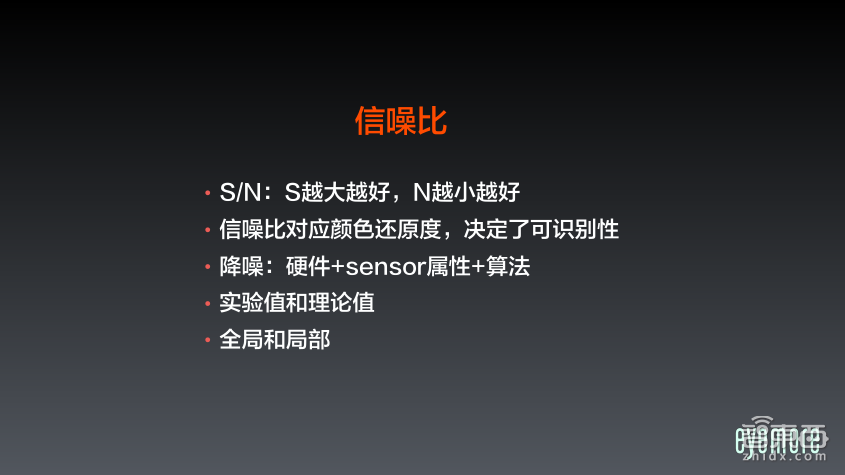

接下來我想跟大家講一下信噪比這個概念，對于做過硬件和信號的人來說，不管做什么信號處理都會對信噪比有一個非常好的理解，因?yàn)樗行畔⒌膫鬏敹几旁氡扔嘘P(guān)系。但我發現很多做軟件出身的人對信噪比沒有概念，信噪比就是用信息量S除以噪聲N，信噪比越高說明品質越好，也就是信息量S越大越好，噪聲（Noise）N越小越好。
從視覺上看，一個物體是由它的顏色所決定的，顏色包含了灰度和亮度等，我們通常會說還原度非常高，顏色很準確，這是一個主觀的說法，從技術上看，可以理解成信噪比很高，偏差很小，在同樣一個識別算法中的任何場景下，我們可以簡單地認為信噪比決定了可識別性，圖像源的品質可以用信噪比來衡量，信噪比越高，可識別性就越高，圖像源越好，那么在同樣的識別軟件情況下，識別的準確率就會越高。所以對于信噪比，我們可以看成兩個部分，第一部分是如何不斷地提高信息量，第二部分是如何把噪聲降到很小，這可以看成是一個降噪的過程，而ISP也有降噪的功能，但降噪并不是一個純算法的事情，另外還由硬件、Sensor的屬性和算法三個方面來共同決定的，如果你要做高精度的降噪，由于硬件設計精度的噪聲本來就非常小，還取決于Sensor的屬性，因此你要了解Sensor的屬性，并采用不同的方法來控制它。另外降噪的算法可以分成單幀，多幀等多種算法，而算法與計算量是有很大的關系。
接下來是關于實驗值和理論值的問題，從圖像上來看，我們?cè)谧霎a(chǎn)品或技術的時候，更關心的是實驗測量出來的值，并不太關心理論值是多少。在做信號處理時，會發現有很多理論認為這個項目的算法很好，那個項目的算法很好，或者是這樣的方式很好，但這些都是理論值，我們不能僅看理論的推導，還要看實際的經驗值。另外關于全局和局部的問題，有時候我們看一張圖片，會發現它整體看上去是挺好的，但是在某些局部上會比較差，因此如何處理資源上的平衡也是需要考慮的。
視頻（在車東西公眾號回復關鍵詞“眼擎科技”獲?。?/strong>
上面是一個30秒的視頻，其中有四個場景：
1、過隧道的場景，左邊是我們的成像方案，和右邊對比存在很大的差異，首先，隧道外面是沒有過曝的，細節都非常清楚，隧道里面的亮度也是夠的，而右邊是普通的攝像機拍出來的圖像，可以看到外面已經是過曝的了，而且里面很暗；
2、這是一個模擬大燈的場景，大家可以看出我是用手機拍的，一般情況下，這是一個很亮的LED燈罩，下面有一個車牌，這時如果用一般的攝像頭拍，那么只能看到一大片白的，同時我們的眼睛在這種環境下也是看不清楚車牌的；另外可以看到后面有一個屏幕，屏幕上拍的是實時成像效果，上面的燈都是沒有過曝的，燈珠都能看得很清楚，而且下面的車牌也能看得清楚；
3、這是一個暗光下的場景，用一般的攝像頭拍出來是黑白的，而且有很多噪點，也看不清楚，右邊是我們eyemore拍的圖像，可以看到拍的很清楚，顏色還原也很好，這個場景是我們實驗室經常演示給客戶看的，我們公司把它叫做eyemore，意思是比眼睛看的更清楚。
這幾個場景下基本上可以驗證一點，在逆光和暗光的情況下，我們做的視覺比眼睛的視覺能力更強。
最后的場景是一個人背光的畫面，我們經常會看到這樣的場景，拍前面的人會過曝，但在我們屏幕上顯示的實時畫面就是精準的還原顏色。

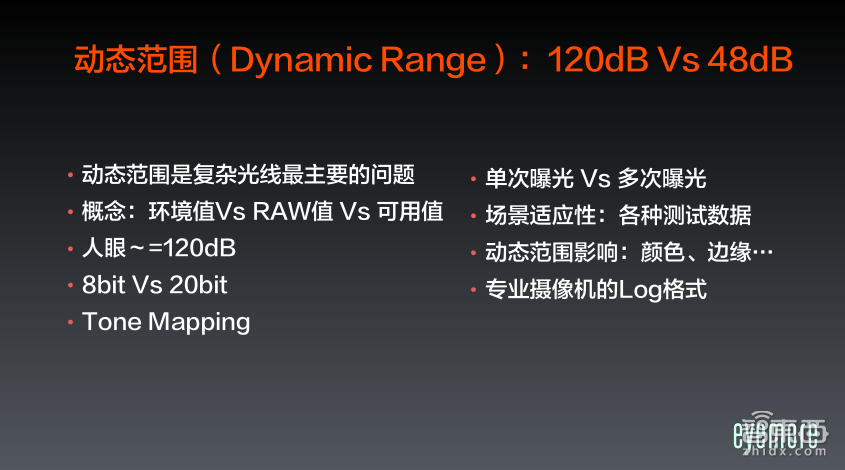

上面這幾個觀點是我想用來說明前面提到的這些問題，包括復雜光線、暗光、逆光，比如隧道等等這些常見的場景。另外我也想引出下一個話題“動態范圍”，在汽車中我們可以將大部分的問題歸結為動態范圍不夠，可能大家對動態范圍這個概念不太清楚，實際上用動態范圍是一個很復雜的事情。由于我們是做這一行的，所以我們非常清楚，甚至可以說動態范圍是導致復雜光線問題最主要的原因。
在自動駕駛中大概90%以上的場景都可以用動態范圍不夠來歸納，因?yàn)樽詣?dòng)駕駛不會經常遇到完全黑的環境，至少我們的車是有燈的，周邊也不會很黑。簡單來講，動態范圍就是最亮地方和最暗地方的光強比值，這個比值可以說是非常嚇人的。由于人眼會自動處理動態范圍，因此我們感覺上反差沒有那么大，比如對著夕陽，就是在逆光的時候，夕陽和前面人的反差可能會有1萬倍或者幾萬倍，包括對著月亮的時候也是一樣的，各種各樣的場景光源和被調動的反差是非常大的。
因?yàn)槲覀兊难劬?huì)自動處理這種反差，所以我們的大腦就感覺不到，感覺好像就差幾倍或幾十倍，實際上是遠遠不止的，這就是動態范圍中一個比較麻煩的問題，明明眼睛看的清楚，感覺光線的反差也就是十倍或者二十倍，但就是識別不了，實際上這個動態范圍遠遠不止我們所感覺的范圍值。對于動態范圍的概念，我們要理解三個值，第一個是環境中動態范圍的值，比如在剛才講的大燈的情況下，那個大燈光源是特別亮的；第二個就是車牌和光源的反差叫作實際環境的動態范圍值；第三個動態范圍值是Sensor的動態范圍值，也就是Sensor最大能夠記錄的動態范圍值。
我們通常講，一個Sensor有多少個dB，指的就是動態范圍值的概念，歐盟在自動駕駛領域的車規寫的比較清楚，就是120dB，也就是2的20次方，意味著最亮和最暗的反差可以有2的20次方，大家可以算一下，這個是一個非常大的數值，但是有個地方在很多時候我們很容易誤解，CMOS Sensor的值（我們叫作RAW的動態范圍）以及后面識別軟件可用的值，這兩個值經常是不對等的，傳統ISP存在一個非常大的問題，就是盡管CMOS的動態范圍很高，但沒辦法輸出給后面的識別軟件。
傳統的ISP可能就是八位的，八位ISP的動態范圍是48dB，盡管前面接了一個120dB的CMOS Sensor，這個ISP本身也并不具備處理該動態范圍的能力，它輸出的動態范圍是不夠的，所以這三個值大家要去理解。如果環境值能夠被最后可用的值裝得下動態范圍，那么這個信息基本上就不會損失，也不會有特別大的問題，但很多時候環境的反差特別大，這時要么裁掉亮部，要么裁掉暗部，就相當于很多時候現場的環境是有20個車道的，突然之間前面變成只有四車道或者八車道，這樣其他的車就開不進去了，這就是動態范圍的概念，所以信息被大量丟失。
我們經常碰到一些客戶會問，我們用的攝像頭模組的動態范圍是120dB或者100dB的，為什么測出來的效果這么差？有一種可能是因?yàn)镮SP的輸出沒有這個能力，但他也并沒有標錯，他標的CMOS是可能有這么高范圍值的，因此大家一定要確認。120dB可以說是接近我們?nèi)搜鄣奶幚砟芰?，在隧道里面的?dòng)態范圍是不會超過120dB的，大概100dB就能解決大部分的問題，除非在隧道出口就有一個太陽正對著。剛剛也講過了120dB對應著2的20次方，如果是在CMOS中，相當于要用20位的數據來處理動態范圍。
通常情況下，我們的ISP都是八位的，用八位的ISP是承載不了20位的ISP的。在前面看到的幾段視頻中，大鏡頭逆光那部分基本上是接近120dB的效果，如果真正實現端到端的120dB，就需要用到AI識別軟件，如果輸出已經是120dB的圖像，那就可以解決絕大部分現場復雜光線的問題。晚上特別容易出現動態范圍寬的問題，因?yàn)榘档牡胤綍?huì)特別暗，而亮的地方又是個燈，這兩個反差特別容易變大，因此在晚上動態范圍特別容易出問題。
其中有一個難點，目前所有做AI識別和訓練的庫用到的圖片都是基于八位的JPEG，但我們很難去改變這個東西，這是一個歷史原因。如何用20位的東西輸入到8位中來呢？大家可能知道有個傳統的技術叫做Tone Mapping，但在歷史上并沒有人能很好地把它做好。eyemore花了很長的時間做了很多新型的算法來使得在八位JPEG標準下的輸出能夠承載20位的動態范圍值。在剛剛的視頻里面也有這個概念，這些都是標準的視頻，所有動態范圍的信息都已經在里面了，并沒有過曝。
動態范圍經常會有一些處理的情況，包括單次曝光和多次曝光。對于多次曝光，我們目前的手機在逆光時也清晰，比如OPPO和華為手機，他們都是通過多次曝光，也就是拍幾張照片進行合成，這種方式的問題在于場景受限，對于靜止的物體是可以的，但在車?yán)锩孢@種方式是有很大問題的，因?yàn)檐囋诟咚俚剡\(yùn)動，這時如果進行多次曝光合成的話是會有很多問題的，所以單次曝光會是一個更好的方案。另外動態范圍要適應各種各樣的場景，我們也花了幾年的時間去對動態范圍進行調整和處理，使它在各種各樣的場景下都能夠正常運行。
如果場景適應性不夠，動態范圍會影響很多東西，比如顏色不對、邊緣不清晰、邊緣上有很多條紋、亮度過曝等問題都是動態范圍導致的。了解過專業電影攝像機的人都知道攝像機的Log格式，這是介于RAW和JPEG之間的一種壓縮格式，其中動態范圍是保留的，但我們做的是不一樣的。

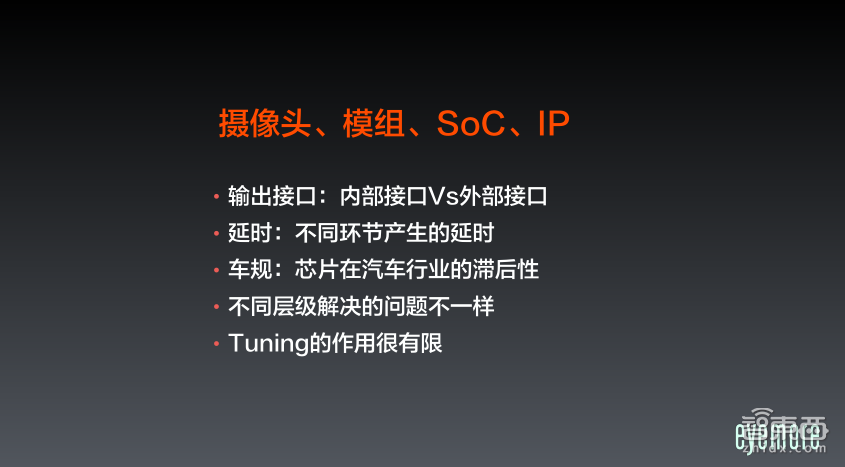

接下來我們要在鏈條中了解成像的概念是什么？做自動駕駛以及ADAS方案的人可能更關注的是攝像頭，而攝像頭里面用的方案可能是一個模組，模組中會有芯片，比如安防里面可能用海思的、OV的，這些芯片會有很多功能，其中成像這塊是個IP，有著專門的內核，這幾個不同的措施對應著不同的產業鏈，我們可能會比較關心輸出的接口是什么？輸出的接口可能是光纖的、USB的以及網口的，其中輸出接口又分為內部接口和外部接口，這里我們會比較關注成像過程中的延時，而延時有很多環節，包括有曝光的延時、成像算法產生的延時以及傳輸中的延時。
在成像引出來時可能延時是非常低的，只有幾十行的曝光時間，就是一幀的幾十分之一，但是如果你用USB輸出，那么USB要在接收端顯示，就必須要緩沖一幀，假如一幀包含的時間是二十五分之一，產生40毫秒延時，因此可以看到延時是不同行業的不同環節產生的。另外是車規，在自動駕駛中，芯片在汽車行業中都是有滯后的，主要是由于汽車行業周期太長了，目前很多處理器要滿足車規也是有難度的。在不同的層級解決的問題是不一樣的，有些是通過攝像頭或者鏡頭解決，有些是通過模組或者芯片解決，還有一些是由于芯片本身的屬性所決定的，因此我們很難通過所謂的Tuning方式來解決這些技術問題。
目前所有汽車的安防攝像頭都來源于同一個源頭“數碼相機”，比如索尼、尼康和佳能的單反以及電影的攝像機及高端產品，在安防中，都是先有數碼相機才有數碼攝像頭，相比于這些專業的設備，汽車中的安防攝像頭都是非常低端的。我們每個人可能都有開車的經驗，都知道車上的攝像頭實在是讓人難受，比手機的都要差很多，因此核心最高端的成像引擎都是日本公司做的，而其他的公司都是來copy或者抄他們同樣的架構來實現。
傳統的攝像頭拍出來的圖片是給人看的，在過去的很多年里，大部分做圖像的包括做手機或者相機的，都把很多功夫花在了P圖上面，就是怎么樣讓顏色變得更好看一點，但這對于識別來講是沒有任何幫助的。在AI之前的所有相機和成像技術都是做來給人看的，但在AI開始之后，包括自動駕駛的圖像都是要給機器看的，這是一個非常大的變革，從膠卷時代轉到數碼時代再到AI時代，這對每個行業都有很大的變革，而很多傳統的P圖方式對于識別是沒有什么效果提升的。
目前手機相機中會有很多像素，做圖像識別的都知道，識別對于像素的要求并不高，關鍵的是像素的質量，像素的質量比像素的數量要更加重要，像素的質量反映出來的是信噪比，整個圖上的信噪比越高，那么圖像的識別就會越準確。

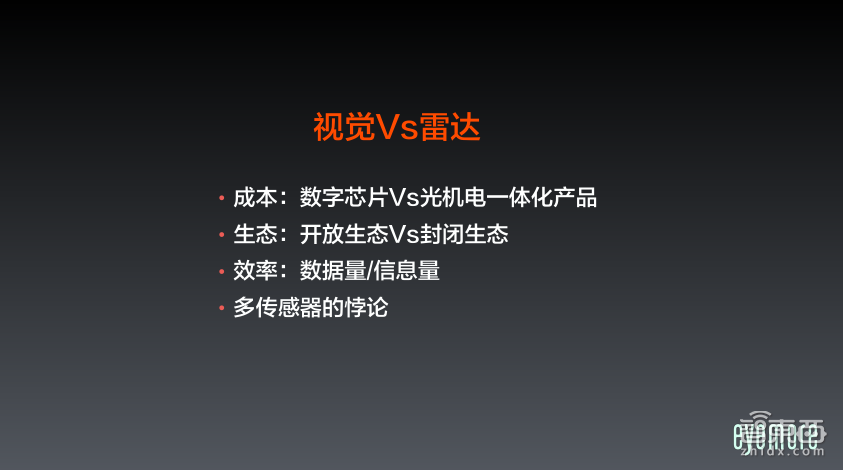

相信做視覺的人都用過激光雷達，我認為激光雷達產生的原因主要是因?yàn)楝F(xiàn)在攝像頭的成像品質太差，無法很好地處理一些復雜關系。由于還有一些特殊場景，比如下雨、霧天遮擋等等，因此激光雷達變得越來越重要。激光雷達和視覺相比，我個人認為主要有三個大方面：
1，成本，數字芯片的成本是可以無窮低的，這是被證明過的；而激光雷達它是一個光機電一體化的產品，它是成本不一定能夠做到很低；
2，從生態來看，視覺的生態是一個開放的生態，不只是在自動駕駛，在人臉識別等各個領域都做的特別多，因此它是個開放的生態；而激光雷達更多的是一個封閉的生態，做雷達的人自己在做著各種各樣的模型和學習訓練，很難把它變成一個完全開放的生態；
3，從效率上來看，視覺的效率是非常高的，比如我們能經?？吹揭幻腌姰a(chǎn)生多少個T的數據。而激光雷達在很多時候數據的信息量非常少，只是相當于一個非常低分辨率的黑白照片，這跟視覺有很大的差別。
我們跟特斯拉也會有一些交流，特斯拉認為以后的自動駕駛一定要解決全天候的被動光學成像，意思是在各種光線環境下都能夠看得很清楚，其實就是eyemore所做的復雜光線的事情。目前很多人都認為多傳感器有用，但我認為多傳感器有一個悖論，就是當每一個傳感器都不可靠的時候，加上更多的傳感器不會提高整個系統的可靠性。假如我每個系統都是99%的可靠性或者可用性，那么多加一個系統這叫作備份。但是如果每個系統的功能只有60%，你放五個60%就相當于五個60%相乘，乘出來以后會發現整個系統的不穩定性肯定是更高。當然現在每個方面都在進步，以后肯定還是多處理器以及多傳感器融合的方式。

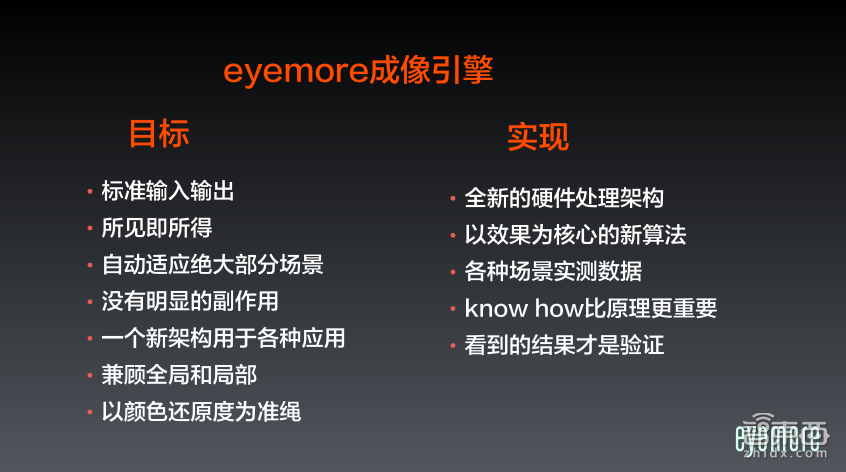

下面介紹一下我們的成像引擎是怎么解決這個問題的。成像引擎是個非常復雜的系統，并沒有大家想象得那么簡單，我們用了四年時間只做這一個事兒，而且我們團隊在這方面都有很豐富的經驗，做這個事情之前我們會先給自己定目標：
1，我們的輸入和輸出必須都是傳統行業標準的CMOS模式，都是大家可以識別的圖像輸入和輸出；
2，我們要求是所見即所得，就是在取景的時候，原始看到的東西就是最后所得到的東西，不會允許有很多后端軟件的處理在我們環境里面；
3，我們希望能夠適應絕大部分場景，我們不會允許有很多種模式都讓它去試，而是一個成像引擎應該能夠適應絕大部分的產品；
4，不能有明顯的副作用，之前做視覺成像的，包括圖像的識別處理都有很多明顯的副作用，比如由多幀合成的方式來解決動態范圍的問題，副作用就是只要人一動它就有拖影，我們也是不允許的；
5，要做統一的架構，并不是不同的場景有不同的系統架構；
6，要兼顧全局和局部，不能是整體看上去很好，而局部卻是不好的，或者局部是挺好的，而全局看上去結果很差；
7，以顏色還原度為唯一的準繩，各種情況下顏色還原度怎么樣？我們的要求是在不正常光線環境下的結果也跟正常光線環境下的結果一樣的。
這就是我們創立公司去合作開發架構時給自己定的原則，做所有的東西，如果沒有原則和方向，就需要去試驗現存的幾百種方法，系統也很難成熟，這也是目前我們?yōu)槭裁磿?huì)碰到這么多視覺問題的原因。
現在我們的實現方式有幾個，第一，我們做了一個全新的硬件處理架構，這個架構是能夠處理所有的RAW數據，不管它是多少位的，在這個架構之上，我們要做到很多以效果為核心的新算法，包括很多降噪的算法以及解決動態范圍變化的算法。
成像端和所有的算法都是理論值，它能不能夠解決你的問題，現場各種光線環境是有無窮多種組合，我們也花了大量的時間去測各種各樣的場景，最后才變得開始熟練，它在絕大部分場景下都是正常的。這三個東西加在一起，我們把它叫作一個新的成像引擎技術，由于這個與ISP的出發點是完全不一樣的，因此我們不把它叫做ISP。有很多客戶和合作伙伴在看到我們公司的展示后都會覺得很驚奇，都會問是怎么做到的，是不是發明了什么新的原理。其實我們并不是發明一個新的原理和paper，而是理解Know How，就是不斷的經驗值積累，這就像發動機一樣，所有發動機的原理都是一樣的，但是做5.0的發動機跟做1.0的發動機，其中有很多的Know How是不一樣的。
最后一個，只有看到結果才能驗證理論值是否有用，尤其是適應環境的時候更要看到這個結果，需要在這個地方測過它是OK的它才是OK的，這就是eyemore所做的事情，跟傳統ISP的思路是完全不一樣的，ISP是實現功能，而我們是要解決問題，我們解決的問題出發點是因?yàn)閭鹘y(tǒng)所有的ISP在幾十年以來都沒有解決好復雜光線下的問題，在以前來說，這些都是沒有關系，因?yàn)榕恼张牡貌缓?，我可以到光線好的地方拍。但到了AI之后，比如自動駕駛汽車事故，包括Uber撞人等問題都是因?yàn)榄h(huán)境太復雜所造成的，因此是必須要解決這個問題的，同時這也是我們給自己設定的方向，以及在這個方向我們花了四年時間來實現這些東西。

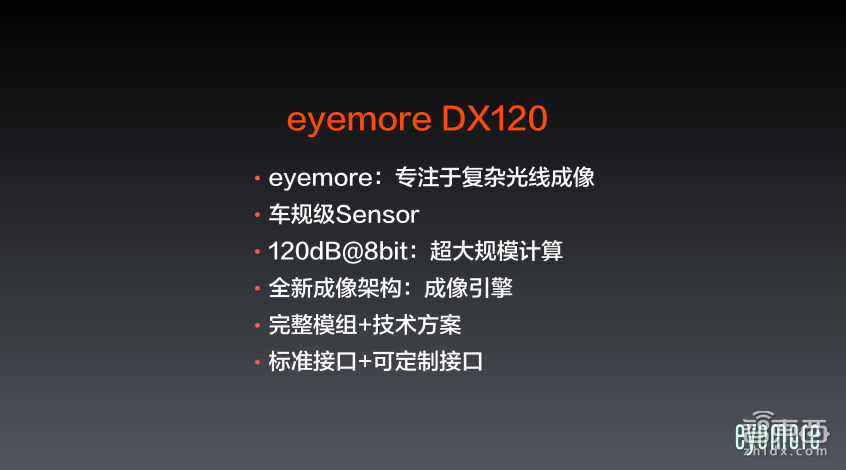

我們發布了一個針對汽車行業的參考設計方案，叫作DX120。它包含兩個方面，第一個方面，從某種層面來看，前端輸入的是車規級Sensor；第二個方面，輸出的是120dB和標準的八位JPEG或者YUV格式的圖像，也就是說后面的識別軟件可以把它當成一個正常的視頻進行瀏覽處理，但是所有動態范圍的信息已經包含在里面，同時也是采用了我們的全新的eyemore成像引擎架構，它是一個完整的模組，也可以說是技術方案，對于所提供的標準接口，我們也會不斷地去豐富我們的接口，包括USB、光纖、HDMI網口以及可定制的接口。
這個產品會在5月底正式上市，對于做自動駕駛汽車的人來說，首先它是一個測試產品，我們會提供一個類似于工業相機大小的模組，它包含供電設備以及輸出的接口。關于成像方面的東西，一定是要先要測試效果能不能滿足，然后才是第二步的接口方案問題。我們是來幫大家來解決這個問題的，如果這個方案不能解決問題，就可以不用考慮我們的方案。而我們的方案是能夠適應95%以上的復雜環境的，包括動態范圍不夠場景下的問題。
在拿到這個模組去測試之后，如果測試的結果跟大家的要求是匹配的，能解決問題的，這時我們?cè)偃贤ň唧w的對接模式（包括有硬件接口和軟件接口），在5月底大家就可以拿到這個模組的成品了。
我的介紹大概就是這么多內容，最后有一個小廣告，eyemore，意思是要讓AI機器比人眼要看得更清楚，我們只做眼睛，不做識別的東西。在自動駕駛領域，我們要做的事情就是讓車比人眼看得更加清楚，能夠解決目前很多在視覺成像上的痛點。這就是我今天分享的內容，謝謝大家。
Q&A環節
提問一
熊林云-Motovis-ISP工程師
1、自動駕駛的模組鏡頭選型需要重點考慮哪些參數指標？
2、自動駕駛技術用到的ISP除了3A，sharpen，denoise等基礎功能外，還需要哪些必要的功能，如WDR？
朱繼志：1，這些參數指標在上面也講過了，鏡頭是一個模擬器件，很多時候大家一定要去實測。在自動駕駛領域，影響最大的因素是炫光，造成不同的炫光，可能有鏡頭的原因，也有CMOS和成像的原因，這是綜合因素。但是鏡頭是第一關，鏡頭對炫光的影響是復雜光線下影響最大的，因此這個一定要測。很難用一個參數就直接表述出來。
2，ISP是個籠統的概念，所以我們叫作成像引擎。前面也講過，ISP最基本的功能，首先是CMOS Controller，第二部分是信號的處理，第三部分是圖像的處理，最后是接口上面的事情。WDR對傳統ISP來講是可用可不用的，做的好不好沒有人關注，但是在動態范圍處理是自動駕駛中必須要有的基本功能，比如120dB，那么可能要90個dB或者是100個dB。
提問二
熊林云-Motovis-ISP工程師
1、后端視覺理解對于前端成像和isp圖像處理有哪些重點要求？
2、自動駕駛主要場景分哪幾類，建議ISP用何策略識別和切換場景參數？
3、對于多路Sensor接入，如何幀同步和AE同步？不同角度的成像如何盡量保持拼接后整體畫面的均衡，拼接處過渡自然？
朱繼志：1，這是個很好的問題。通俗來講，在沒有大腦之前，前面的眼睛是很差的，但在AI大腦強大之后發現眼睛不行了，要提高眼睛的能力。比如按照我們的方案發展下去，眼睛也會變得很強大，這就產生了第三個問題，大腦跟眼睛該如何交互？我們?nèi)说拇竽X跟眼睛交互是一件非常神奇的事情，大腦跟眼睛是協同工作的，目前并沒有很好的方法來鑒定。我也跟很多人探討過這個問題，對于后端的識別，哪方面做的好一點更容易識別等問題。在以前沒有識別的時候，可能還能做一些事情，現在到AI深度學習就變得特別麻煩。
為什么會特別麻煩呢？因?yàn)锳I識別的深度學習層次太多了，可能很少有做AI、做Training的人能夠把底層的東西講清楚，這個系統太復雜了。從原則上來講肯定是希望邊緣越清晰也好，但是這些東西都有待于驗證，因此以后我們也會逐漸地去跟合作伙伴以及客戶一起完善和升級。
2，實際上，我認為這個問題是有一定道理的，但很多時候它是個偽命題。要去知道某個場景是很難的，無論是前端還是后端或者是成像端去明確場景都是不太現實的。最理想的方案是不用分場景，一個模式能夠自動適應絕大部分場景。這樣，在后面少部分的情況下，比如在我們能檢測到但識別不出來的時候，可以將這個指令發給前端和成像端來解決，這是一種比較好的方式。
場景最好是在成像端解決，這就是eyemore做的方向和原則，我們的目標就是要讓成像端無論在什么環境或者什么場景下，所有看到的都是清楚的，就跟光線正常一樣，這樣以來，后端的識別軟件就可以什么都不用管了。傳統的方式在很多行業里面是可以人工去控制的，但是在自動駕駛和AI里面就不是這個邏輯了，因?yàn)闆]辦法在那么短時間之內進行人工干涉或者讓系統自動去識別場景，因此我們認為最好的方案就是前面成像端能夠解決絕大部分環境適應性問題，這就是我們做的事情。
3，前面的一個問題是個非常具體的問題。對于幀同步，在前端成像部分會有相關的硬件接口。在不同的Sensor之間，需要多個攝像頭之間協同處理，這是硬件層面的問題。對于硬件的接口方式，我們都有各種硬件接口和軟件的控制協議，因?yàn)樾袠I(yè)沒有標準的東西，是需要大家去探討的。對于不同角度的成像如何盡量保持拼接后整體畫面的均衡，拼接處過渡自然，這是一個特別綜合的問題，這個問題不僅僅涉及到圖像拼接，還有每個畫面本身的程度。
比如我們看到一個很自然的圖像，這個圖像可能有一邊很暗，一邊很亮，這樣對后面的識別拼接一定是很有困難的。而我們更關注的是從源頭上能夠把每一個圖像都做的更好，那么在后面拼接的時候就會更容易。另外是拼接的算法問題，也有一部分屬于源的問題，從源的層面來看，永遠都只有一個原則，就是它的保真度越高越好，這樣它能夠看的非常清楚，后面的拼接也會跟識別一樣變得更加容易。
提問三
王潤柱-征圖三維-slam
怎樣將視覺slam應用到夜間?
朱繼志：我自己個人也花了很多時間在晚上各種各樣的環境下進行測試，發現夜間主要有高感光度和動態范圍兩個問題。其實在很多道路上主要的問題不是感光度，因?yàn)槎加新窡艉透鞣N各樣的燈，而更多是動態范圍的問題。如果在很暗的情況下，它的動態范圍容易變大。舉個很簡單的例子，比如分別有個穿白衣服和黑衣服在一個正常燈光的情況下，這兩個的反差不會很大，但是如果在一個很暗的情況下，白色和黑色的反差會特別大，動態范圍會變得更寬，因此相比于白天，晚上的問題會更多。
對于SLAM該怎么應用。首先我們不做SLAM，但是我們認為SLAM也是一樣的原則，只要圖像的信噪比越高，噪點越少，信息量越大，那么SLAM的準確度就會越高，我相信未來SLAM的發展會隨著成像水平的提升而越來越高，如果信噪比還原得非常精準，那么SLAM的精度也會大幅度的提升，SLAM有SLAM對應的算法，源圖也非常重要，如果源圖是模糊的，噪點很多，就會極大地影響SLAM的精確度。
提問四
王吉志-貴師大-經管
ISP可否增加圖像采集層數，削減收取信息的缺失，多層疊加，更趨于實際數據？
朱繼志：對于ISP的層數，我不知道你是怎么理解的。其實這個問題回歸到本質上來講還是動態范圍的處理。信息量越大，削減的信息就越多，你說的多層疊加應該是指多幀的合成，通常情況下，我們是不用多幀合成的方法的，因?yàn)槎鄮铣扇菀讓?dǎo)致在運動時出現很多不可預知的副作用，這個在前面也講過。要注意到在我們提高了一個東西的同時會不會損失其他東西。這是一個整體的概念，不能單方面地把參數提高。
